pyvista.PolyData

pyvista.PolyData#

class PolyData(*args, **kwargs)[ソース]#

表面形状（頂点，線，ポリゴンなど）で構成されるデータセット．

The surface geometry is defined by its points and four separate cell connectivity arrays:

Cell types can be mixed, and any combination of cell connectivity array(s) may be specified.

PolyData can be initialized in several ways:

  • 空のメッシュを作成する

  • vtkPolyData から初期化する

  • Using points only

  • Using points with verts, faces, lines, and/or strips

  • ファイルから

If a points array is provided with no cell connectivity, the verts connectivity is populated by default, and each point is automatically associated with a single VERTEX to create a point cloud where n_verts equals n_points.

バージョン 0.44.0 で非推奨: パラメーター n_faces, n_lines, n_strips, および n_verts は非推奨であり，もはや使用されていません．これらは以前，対応するセル配列の構築を高速化するために使用されていましたが，もはや何の利益も提供しません．

パラメータ:
var_inpvtkPolyData, str, sequence, optional

フレキシブル入力タイプ． vtkPolyData を指定できます．この場合，このPolyDataオブジェクトは deep=True の場合はコピーされ， deep=False の場合はシャローコピーになります．

'my_mesh.stl' のようなローカルパスや， '/tmp/my_mesh.ply' や 'C:/Users/user/my_mesh.ply' のようなグローバルパスも受け入れます．

そうでなければ，これは1つ以上の点を含むポイント配列またはリストでなければなりません．各点は3つの次元を持たなければなりません。faces ， lines ， strips ，および verts がすべて None である場合， PolyData オブジェクトは points の数と n_verts が同じ数の頂点セルで作成されます．

facesCellArrayLike, optional

Connectivity of polygonal faces. Can be either a padded connectivity array or an explicit cell array object.

パディングされた配列形式では，面には面内の点の数を示すパディングが含まれている必要があります．たとえば， [10, 11, 12] と [20, 21, 22, 23] の2つのフェースは [3, 10, 11, 12, 4, 20, 21, 22, 23] として表されます．これにより，フェースごとに任意の数のポイントを持つことができます．

n_facesint, optional

非推奨．使用されません．

linesCellArrayLike, optional

Connectivity of lines. Like faces, this can be either a padded connectivity array or an explicit cell array object. The padded array format requires padding indicating the number of points in a line segment. For example, the two line segments [0, 1] and [1, 2, 3, 4] will be represented as [2, 0, 1, 4, 1, 2, 3, 4].

n_linesint, optional

非推奨．使用されません．

stripsCellArrayLike optional

Connectivity of triangle strips. Triangle strips require an initial triangle, and the following points of the strip. Each triangle is built with the new point and the two previous points.

lines や faces``と同様に，この接続性はパディングされた配列または明示的なセル配列オブジェクトとして指定することができます．パディングされた配列では，ポイントの数を示すパディングが必要です．例えば，10個のポイントインデックスの単一の三角形ストリップ ``[0, 1, 2, 3, 6, 7, 4, 5, 0, 1] は， 10 のパディングが必要であり， [10, 0, 1, 2, 3, 6, 7, 4, 5, 0, 1] として入力する必要があります．

n_stripsint, optional

非推奨．使用されません．

deepbool, optional

入力をコピーするか，コピーせずに入力からメッシュを作成するかを指定します． deep=True を設定すると，メッシュに影響を与えずにメッシュの外部でオリジナルの配列を修正できます．デフォルトは False です．

force_extstr, optional

ファイルから初期化する場合，リーダーはファイルの拡張子ではなく，この拡張子を持っているかのように扱わせます．

force_floatbool, optional

データ型が非浮動小数点型の場合に，そのデータ型を float32 にキャストします．デフォルトは True です．これを False に設定すると，非浮動小数点型を許容することになりますが，データセットを変換する際に，中間の浮動小数点数が切り捨てられる可能性があります．

vertsCellArrayLike, optional

The verts connectivity. Like faces, lines, and strips this can be supplied as either a padded array or an explicit cell array object. In the padded array format, the padding indicates the number of vertices in each cell. For example, [1, 0, 1, 1, 1, 2] indicates three vertex cells each with one point, and [2, 0, 1, 2, 2, 3] indicates two polyvertex cells each with two points.

n_vertsint, optional

非推奨．使用されません．

validatebool | str | sequence[str], default: False

Validate the mesh using validate_mesh() after initialization. Set this to True to validate all fields, or specify any combination of fields allowed by validate_mesh.

Added in version 0.47.

参考

pyvista.PolyData.from_regular_faces
pyvista.PolyData.from_irregular_faces

例

>>> import vtk
>>> import numpy as np
>>> from pyvista import examples
>>> import pyvista as pv

Seed random number generator for reproducible plots

>>> rng = np.random.default_rng(seed=0)

空のメッシュを作成する．

>>> mesh = pv.PolyData()

vtkPolyData オブジェクトから初期化します．

>>> vtkobj = vtk.vtkPolyData()
>>> mesh = pv.PolyData(vtkobj)

点から初期化し，頂点を作成します．

>>> points = np.array([[0, 0, 0], [1, 0, 0], [1, 0.5, 0], [0, 0.5, 0]])
>>> mesh = pv.PolyData(points)

点と面から初期化し，多角形の面を作成します．

>>> faces = np.hstack([[3, 0, 1, 2], [3, 0, 3, 2]])
>>> mesh = pv.PolyData(points, faces)

点と線から初期化します．

>>> lines = np.hstack([[2, 0, 1], [2, 1, 2]])
>>> mesh = pv.PolyData(points, lines=lines)

点とトライアングル ストリップから初期化します．

>>> strips = np.hstack([[4, 0, 1, 3, 2]])
>>> mesh = pv.PolyData(points, strips=strips)

また，複数のセルタイプで作成することも可能です．

>>> verts = [1, 0]
>>> lines = [2, 1, 2]
>>> mesh = pv.PolyData(points, verts=verts, lines=lines)

ファイル名から初期化．

>>> mesh = pv.PolyData(examples.antfile)

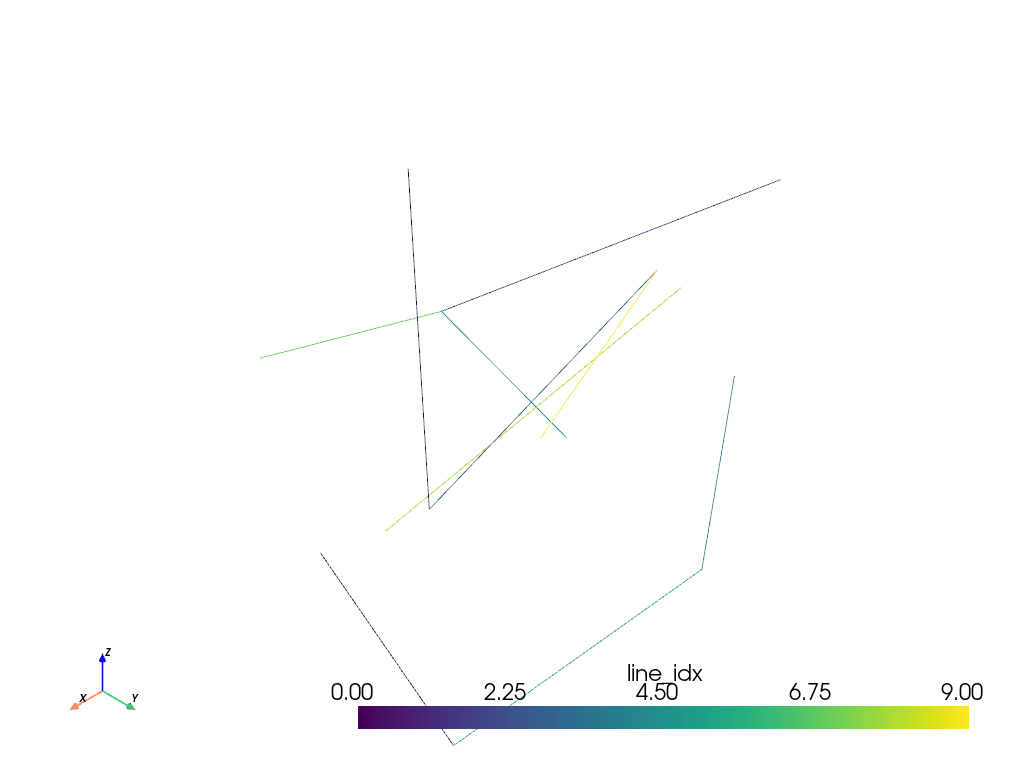

Construct a set of random line segments using a pv.CellArray. Because every line in this example has the same size, in this case two points, we can use pv.CellArray.from_regular_cells to construct the lines cell array. This is the most efficient method to construct a cell array.

>>> n_points = 20
>>> n_lines = n_points // 2
>>> points = rng.random((n_points, 3))
>>> lines = rng.integers(low=0, high=n_points, size=(n_lines, 2))
>>> mesh = pv.PolyData(points, lines=pv.CellArray.from_regular_cells(lines))
>>> mesh.cell_data['line_idx'] = np.arange(n_lines)
>>> mesh.plot(scalars='line_idx')
../../../_images/pyvista-PolyData-1d4030ee85773686_00_00.png

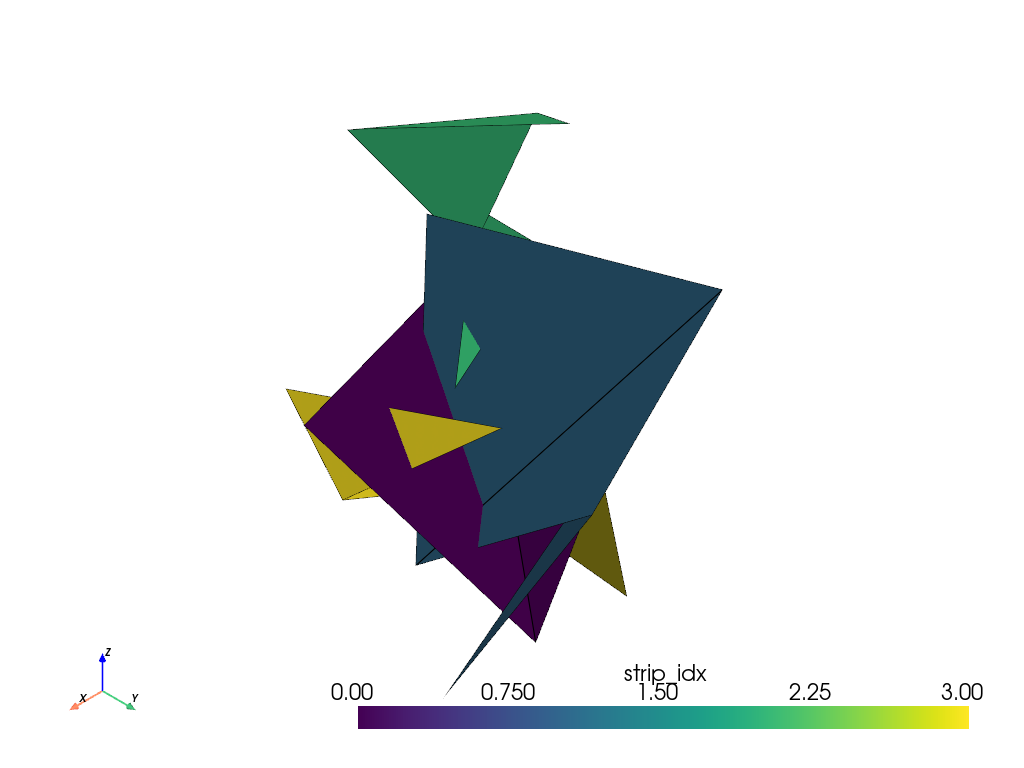

pv.CellArray を使用してランダムな三角形ストリップのセットを作成します．この例では，各ストリップには異なる数のポイントがあるため， pv.CellArray.from_irregular_cells を使用して strips セル配列を構築します．

>>> n_strips = 4
>>> n_verts_per_strip = rng.integers(low=3, high=7, size=n_strips)
>>> n_points = 10 * sum(n_verts_per_strip)
>>> points = rng.random((n_points, 3))
>>> strips = [
...     rng.integers(low=0, high=n_points, size=nv) for nv in n_verts_per_strip
... ]
>>> mesh = pv.PolyData(
...     points, strips=pv.CellArray.from_irregular_cells(strips)
... )
>>> mesh.cell_data['strip_idx'] = np.arange(n_strips)
>>> mesh.plot(show_edges=True, scalars='strip_idx')
../../../_images/pyvista-PolyData-1d4030ee85773686_01_00.png

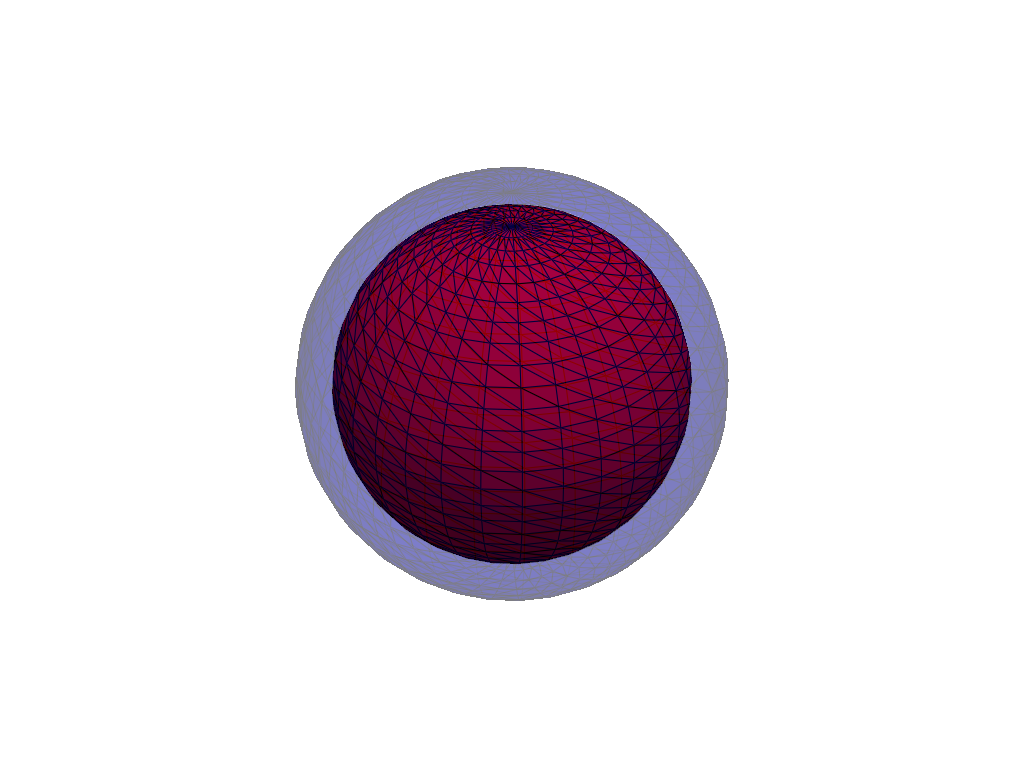

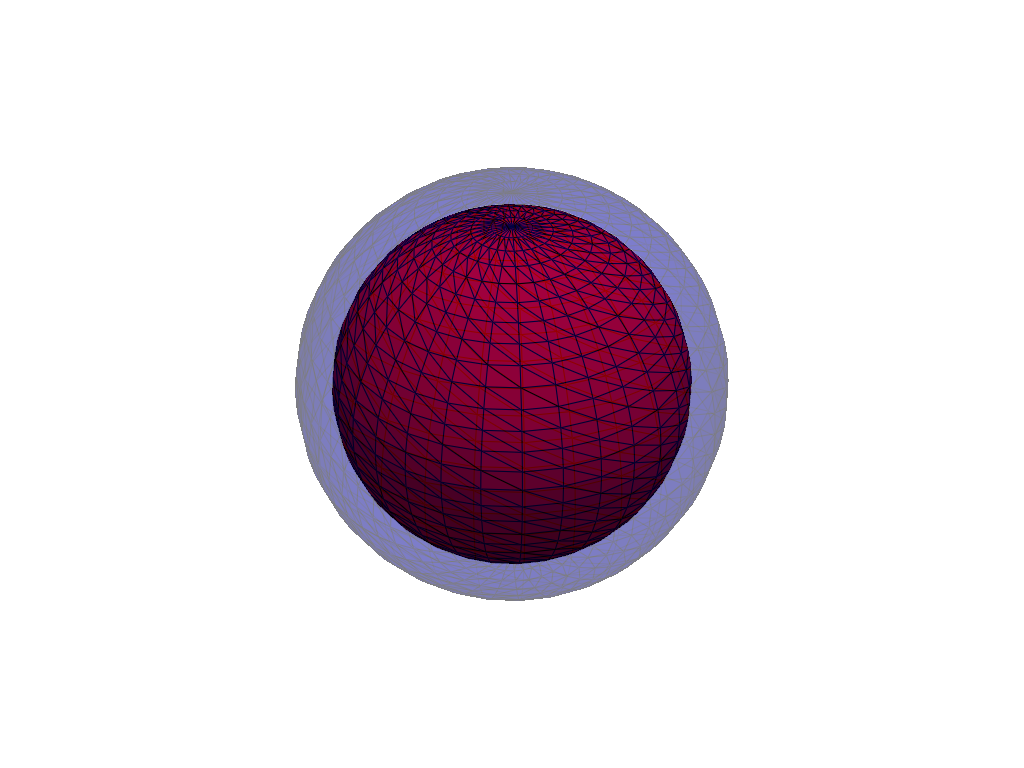

別のメッシュから faces の pv.CellArray を再利用してメッシュを構築します．VTKのメソッド GetPolys, GetLines, GetStrips, および GetVerts は，それぞれ faces, lines, strips, および verts のプロパティの基礎となる CellArray を返します．このようにセル配列を再利用することは，大きなメッシュのパフォーマンス最適化になります．新しい配列の割り当てを回避するためです．

>>> small_sphere = pv.Sphere().compute_normals()
>>> inflated_points = (
...     small_sphere.points + 0.1 * small_sphere.point_data['Normals']
... )
>>> larger_sphere = pv.PolyData(inflated_points, faces=small_sphere.GetPolys())
>>> pl = pv.Plotter()
>>> _ = pl.add_mesh(small_sphere, color='red', show_edges=True)
>>> _ = pl.add_mesh(larger_sphere, color='blue', opacity=0.3, show_edges=True)
>>> pl.show()
../../../_images/pyvista-PolyData-1d4030ee85773686_02_00.png

See PolyDataを作成 for more examples.

メソッド#

PolyData.from_irregular_faces(points, faces)

pyvista.PolyData の代替コンストラクタは，点配列と不規則的な面配列から構成されます．

PolyData.from_regular_faces(points, faces[, ...])

pyvista.PolyData の代替コンストラクタは，点配列と規則的な面配列から構成されます．

PolyData.save(filename[, binary, texture, ...])

サーフェスメッシュをディスクに書き込みます．

PolyData.use_strict_n_faces(mode)

グローバルな n_faces の厳格なオプトイン．

アトリビュート#

PolyData.cell_normals

セルの法線を返します．

PolyData.face_normals

セルの法線を返します．

PolyData.faces

Return the polygonal faces padded connectivity array.

PolyData.irregular_faces

面状配列のタプルを返します．

PolyData.is_all_triangles

pyvista.PolyData の全ての面が3角形であるかどうかを返します．

PolyData.is_manifold

メッシュが多様である（オープンエッジがない）場合に返します．

PolyData.lines

Return the lines connectivity array.

PolyData.n_faces

セルの数を返します．

PolyData.n_faces_strict

多角形の面の数を返します．

PolyData.n_lines

Return the number of line cells.

PolyData.n_open_edges

このメッシュ上の開いたエッジの数を返します．

PolyData.n_strips

Return the number of triangle strips.

PolyData.n_verts

Return the number of vertex cells.

PolyData.obbTree

polydataのobbTreeを返します．

PolyData.point_normals

ポイント法線を返します．

PolyData.regular_faces

すべての面が同じ大きさである場合，点のインデックスの面配列を返します．

PolyData.strips

Return or set the strips padded connectivity array.

PolyData.verts

Return or set the vertex padded connectivity array.

PolyData.volume

データセットのおおよその体積を返します．
