シルエットハイライト

Extract a subset of the edges of a polygonal mesh to generate an outline (silhouette) of a mesh. The silhouette may be created using the silhouette keyword with add_mesh(), or by using ~pyvista.Plotter.add_silhouette directly.

from __future__ import annotations

import pyvista as pv
from pyvista import examples

3角 PolyData を作成する

bunny = examples.download_bunny()

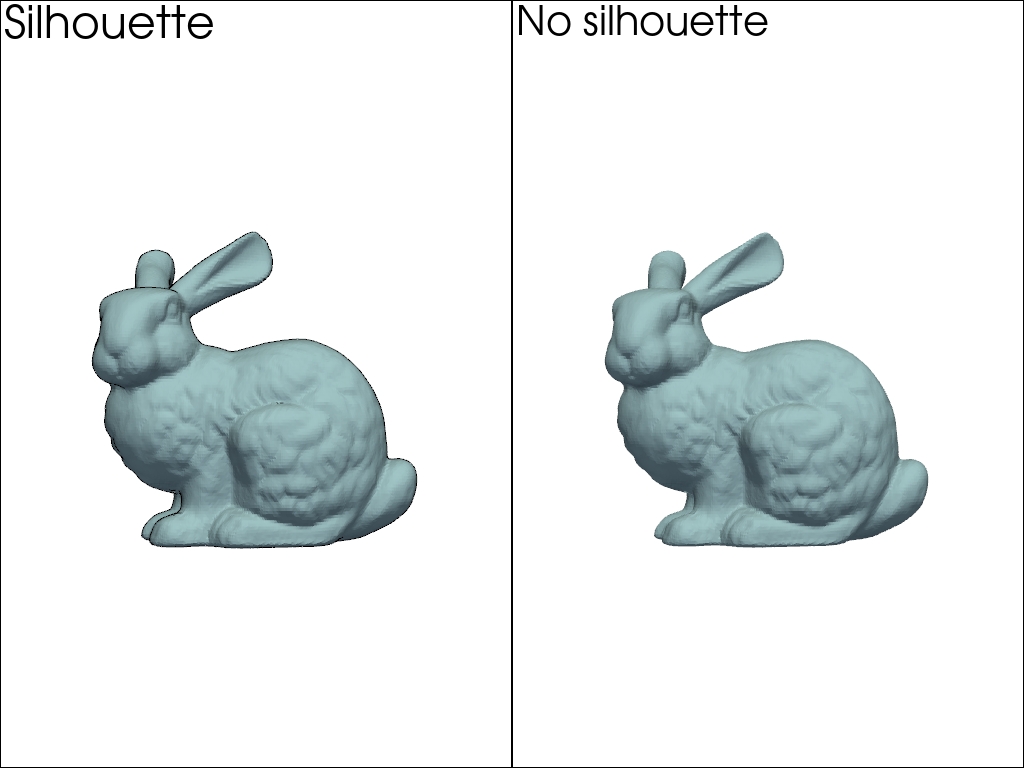

メッシュのシルエットを表示し，結果を比較できます:

pl = pv.Plotter(shape=(1, 2))
pl.subplot(0, 0)
pl.add_mesh(bunny, color='lightblue', silhouette=True)
pl.add_text('Silhouette')
pl.view_xy()
pl.subplot(0, 1)
pl.add_mesh(bunny, color='lightblue')
pl.add_text('No silhouette')
pl.view_xy()
pl.show()

スタティックシーン

インタラクティブなシーン

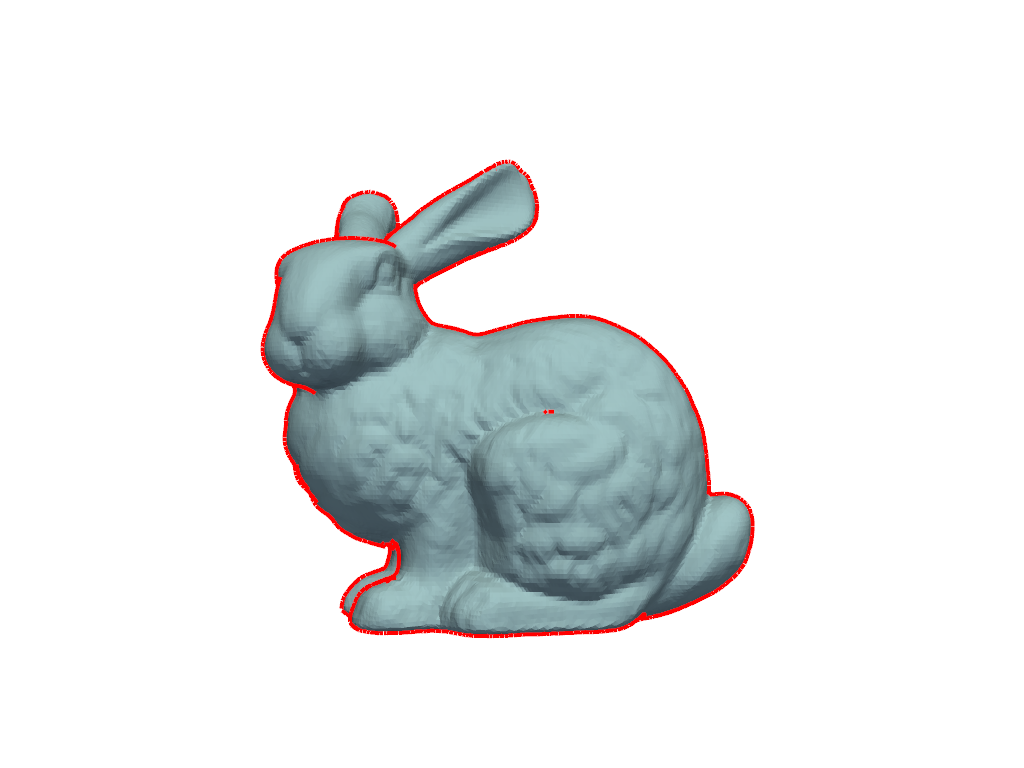

デフォルトのパラメータでは，シルエットを認識するのに十分でない可能性があります．しかし， dict を使用することで，アウトラインのプロパティを変更することができます．たとえば，色と幅は次のように指定できます:

pl = pv.Plotter()
silhouette = dict(
    color='red',
    line_width=8.0,
)
pl.add_mesh(bunny, silhouette=silhouette)
pl.view_xy()
pl.show()

スタティックシーン

インタラクティブなシーン

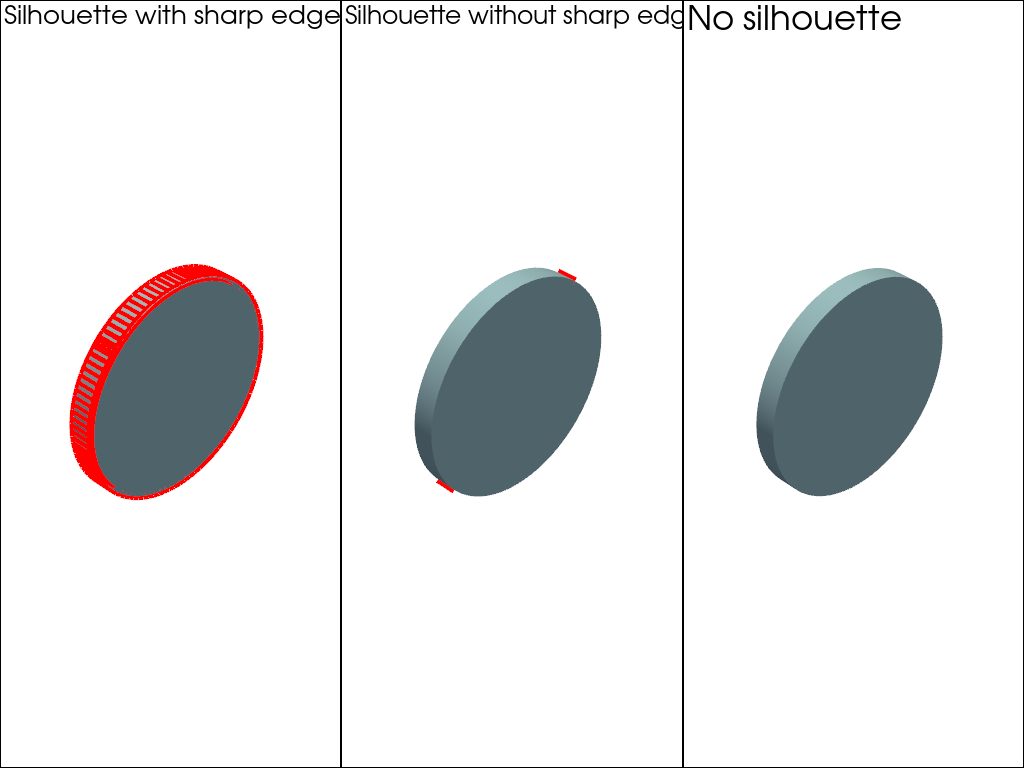

デフォルトでは，PyVistaはかなりアグレッシブなデシメーションレベルを使用しますが，無効にしたい場合もあります．シャープエッジを表示することもできます:

cylinder = pv.Cylinder(
    center=(0, 0.04, 0),
    direction=(0, 1, 0),
    radius=0.15,
    height=0.03,
).triangulate()

pl = pv.Plotter(shape=(1, 3))
pl.subplot(0, 0)
pl.add_mesh(
    cylinder,
    color='lightblue',
    smooth_shading=True,
    silhouette=dict(color='red', line_width=8.0, decimate=None, feature_angle=True),
)
pl.add_text('Silhouette with sharp edges')
pl.view_isometric()
pl.subplot(0, 1)
pl.add_mesh(
    cylinder,
    color='lightblue',
    smooth_shading=True,
    silhouette=dict(color='red', line_width=8.0, decimate=None),
)
pl.add_text('Silhouette without sharp edges')
pl.view_isometric()
pl.subplot(0, 2)
pl.add_mesh(cylinder, color='lightblue', smooth_shading=True)
pl.add_text('No silhouette')
pl.view_isometric()
pl.show()

スタティックシーン

インタラクティブなシーン

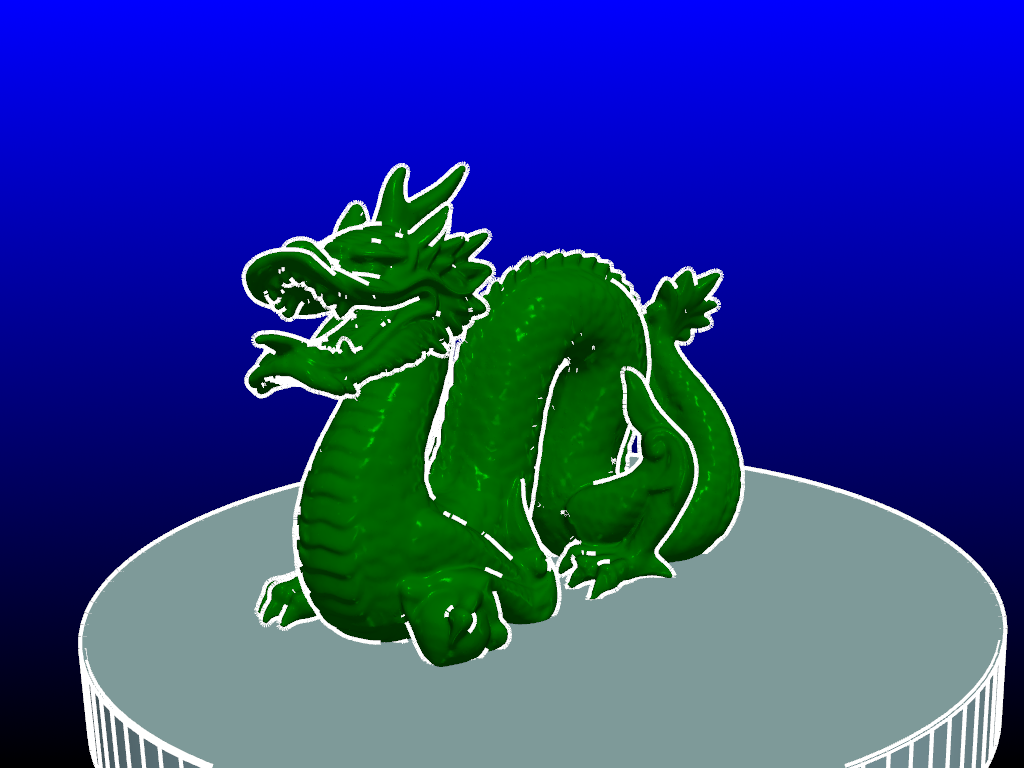

次に別の例を示します:

dragon = examples.download_dragon()
pl = pv.Plotter()
pl.set_background('black', top='blue')
pl.add_mesh(
    dragon,
    color='green',
    specular=1,
    smooth_shading=True,
    silhouette=dict(line_width=8, color='white'),
)

pl.add_mesh(
    cylinder,
    color='lightblue',
    smooth_shading=True,
    silhouette=dict(decimate=None, feature_angle=True, line_width=8, color='white'),
)
pl.camera_position = pv.CameraPosition(
    position=(-0.2936731887752889, 0.2389060430625446, 0.35138839367034236),
    focal_point=(-0.005878899246454239, 0.12495124898850918, -0.004603400826454163),
    viewup=(0.34348225747312017, 0.8567703221182346, -0.38466160965007384),
)
pl.show()

スタティックシーン

インタラクティブなシーン
