pyvista.Plotter.add_mesh_clip_box

pyvista.Plotter.add_mesh_clip_box#

Plotter.add_mesh_clip_box(
mesh,
invert: bool = False,
rotation_enabled: bool = True,
widget_color=None,
outline_translation: bool = True,
merge_points: bool = True,
crinkle: bool = False,
interaction_event: pyvista.InteractionEventType = 'end',
**kwargs,
)[ソース]#

ボックスウィジェットを使用してメッシュをクリップします．

メッシュをインタラクティブにクリップするために使用するボックスウィジェットを使用して，メッシュをシーンに追加します．

クリップされたメッシュは，プロッタの .box_clipped_meshes 属性に保存されます．

パラメータ:
meshDataSet | vtkAlgorithm

シーンに追加する入力データセットと，当該メッシュを生成するクリップやアルゴリズム．

invertbool, optional

クリップをフリップ/反転するかどうかを示すフラグ．

rotation_enabledbool, optional

False の場合，ボックスウィジェットは回転できず，直交軸に厳密に直交します．

widget_colorColorLike, optional

ウィジェットの色．文字列，RGB配列，または16進数の色文字列のいずれかです． 例えば

  • color='white'

  • color='w'

  • color=[1.0, 1.0, 1.0]

  • color='#FFFFFF'

outline_translationbool, optional

False の場合，プレーンウィジェットは変換できず，与えられた境界に厳密に配置されます．

merge_pointsbool, optional

True (デフォルト) の場合，独立して定義されたメッシュ要素の一致する点がマージされます．

crinklebool, optional

クリップに沿ったセル全体を抽出し，クリップをしわくちゃにします．

interaction_eventInteractionEventType, optional

The VTK interaction event to use for triggering the callback. Accepts either the strings 'start', 'end', 'always' or a vtkCommand.EventIds.

バージョン 0.38.0 で変更: Changed from event_type to interaction_event and now accepts either strings and vtkCommand.EventIds.

**kwargsdict, optional

All additional keyword arguments are passed to pyvista.Plotter.add_mesh() to control how the mesh is displayed.

戻り値:
vtkActor

メッシュのVTKアクター．

例

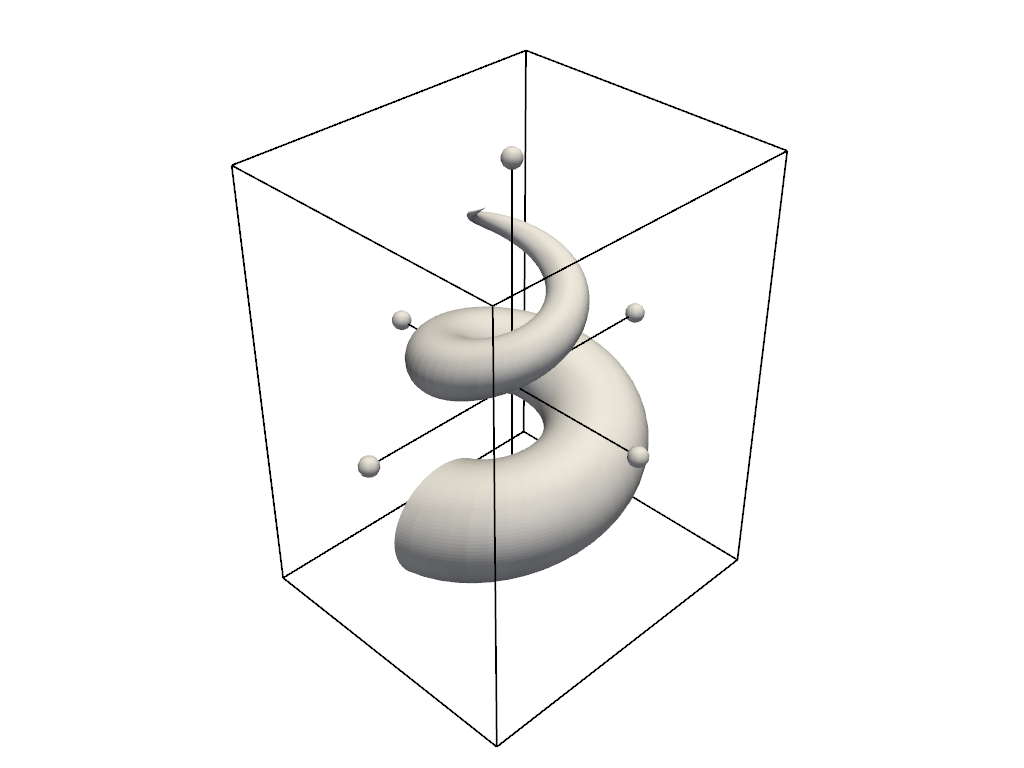

インタラクティブなクリップボックスが表示されます．

>>> import pyvista as pv
>>> mesh = pv.ParametricConicSpiral()
>>> pl = pv.Plotter()
>>> _ = pl.add_mesh_clip_box(mesh, color='white')
>>> pl.show()
../../../_images/pyvista-Plotter-add_mesh_clip_box-1_00_00.png

完全な例は ボックスウィジェット を参照してください．
