pyvista.Renderer.show_bounds

Renderer.show_bounds(

mesh=None,

bounds=None,

axes_ranges=None,

show_xaxis=True,

show_yaxis=True,

show_zaxis=True,

show_xlabels=True,

show_ylabels=True,

show_zlabels=True,

bold=True,

font_size=None,

font_family=None,

color=None,

xtitle='X Axis',

ytitle='Y Axis',

ztitle='Z Axis',

n_xlabels=5,

n_ylabels=5,

n_zlabels=5,

use_2d=False,

grid=None,

location='closest',

ticks=None,

all_edges=False,

corner_factor=0.5,

fmt=None,

minor_ticks=False,

padding=0.0,

use_3d_text=True,

render=None,

**kwargs,

)

境界軸を追加します．

meshが指定されていない場合，最新の入力メッシュの境界を表示します．

パラメータ:

meshpyvista.DataSet | pyvista.MultiBlock, optional

境界軸を描画する入力メッシュ．

boundssequence[float], optional

[xmin, xmax, ymin, ymax, zmin, zmax] の形のメッシュ境界をオーバーライドする境界．

axes_rangessequence[float], optional

設定すると，これらの値は軸に表示される値より優先されます．これは，スケーリングされたデータセットをプロットするときや，手動で異なる値を表示したい場合に便利です．これらの値は，以下の形式である必要があります．

(x_min, x_max, y_min, y_max, z_min, z_max).

show_xaxisbool, default: True

Makes x-axis visible.

show_yaxisbool, default: True

Makes y-axis visible.

show_zaxisbool, default: True

Makes z-axis visible.

show_xlabelsbool, default: True

Xラベルを表示します．

show_ylabelsbool, default: True

Yラベルを表示します．

show_zlabelsbool, default: True

Zラベルを表示します．

boldbool, default: True

軸ラベルと数値を太字にします．

font_sizefloat, optional

ラベルのフォントの大きさを設定します．デフォルトは pyvista.global_theme.font.size です．

font_familystr, optional

フォントファミリ． 'courier', 'times', または arial'`` のいずれかでなければなりません．デフォルトは pyvista.global_theme.font.family です．

colorColorLike, optional

すべてのラベルと軸のタイトルの色．デフォルトは pyvista.global_theme.font.color です．

文字列，RGBリスト，または16進カラー文字列．例:

• color='white'

• color='w'

• color=[1.0, 1.0, 1.0]

• color='#FFFFFF'

xtitlestr, default: "X Axis"

Title of the x-axis. Default "X Axis".

ytitlestr, default: "Y Axis"

Title of the y-axis. Default "Y Axis".

ztitlestr, default: "Z Axis"

Title of the z-axis. Default "Z Axis".

n_xlabelsint, default: 5

Number of labels for the x-axis.

n_ylabelsint, default: 5

Number of labels for the y-axis.

n_zlabelsint, default: 5

Number of labels for the z-axis.

use_2dbool, default: False

これを有効にすると，プロットがよりスムーズになります．

gridbool か python:str, optional

軸アクターの背面 (True, 'back', または 'backface') または正面 ('front', 'frontface') にグリッドラインを追加します．

locationstr, default: "closest"

軸の描画方法を設定します．カメラ位置に対して静的（ all' ），最も近い3つ組（ front', 'closest', 'default' ），最も遠い3つ組（ back', 'furthest' ），原点に最も近い静的（ origin' ），外端（ outter' ）が設定されます．

ticksstr, optional

軸グリッドにティックを描画する方法を設定します．以下のオプションがあります: 'inside', 'outside', 'both' ．

all_edgesbool, default: False

プロットの境界にラベルなしのチェックボックスを追加します．境界のすべてのエッジを保持しながら，外側のグリッドをプロットする場合に便利です．

corner_factorfloat, default: 0.5

all_edges の場合，これはデフォルトボックスを描画する各軸に沿った係数です．デフォルトはフルボックスを表示します．

fmtstr, optional

目盛り位置から目盛りラベルを生成する方法を定義するフォーマット文字列．デフォルトは，アクティブなテーマで検索されます．

minor_ticksbool, default: False

True の場合は，すべての軸に細かい刻みをプロットします．

paddingfloat, default: 0.0

軸の注釈からシーン内のデータセットを保護するための，各軸方向に沿ったオプションのパーセントパディング．デフォルトではパディングなし

use_3d_textbool, default: True

Use vtkTextActor3D for titles and labels.

renderbool, optional

レンダリングウィンドウが表示されている場合，境界を表示した後にレンダリングをトリガーします．

**kwargsdict, optional

非推奨のキーワード引数．

戻り値:

pyvista.CubeAxesActor

境界アクター．

参考

show_grid

remove_bounds_axes

update_bounds_axes

軸オブジェクト

異なる軸のオブジェクトを示す例です。

境界のプロット

Additional examples using this method.

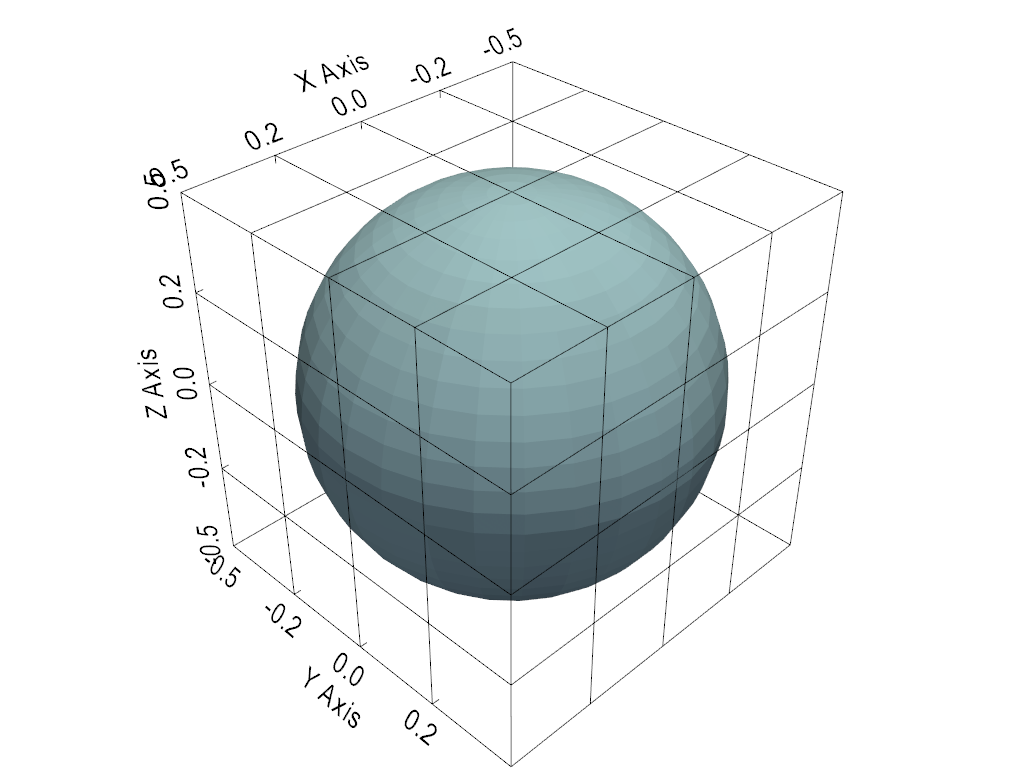

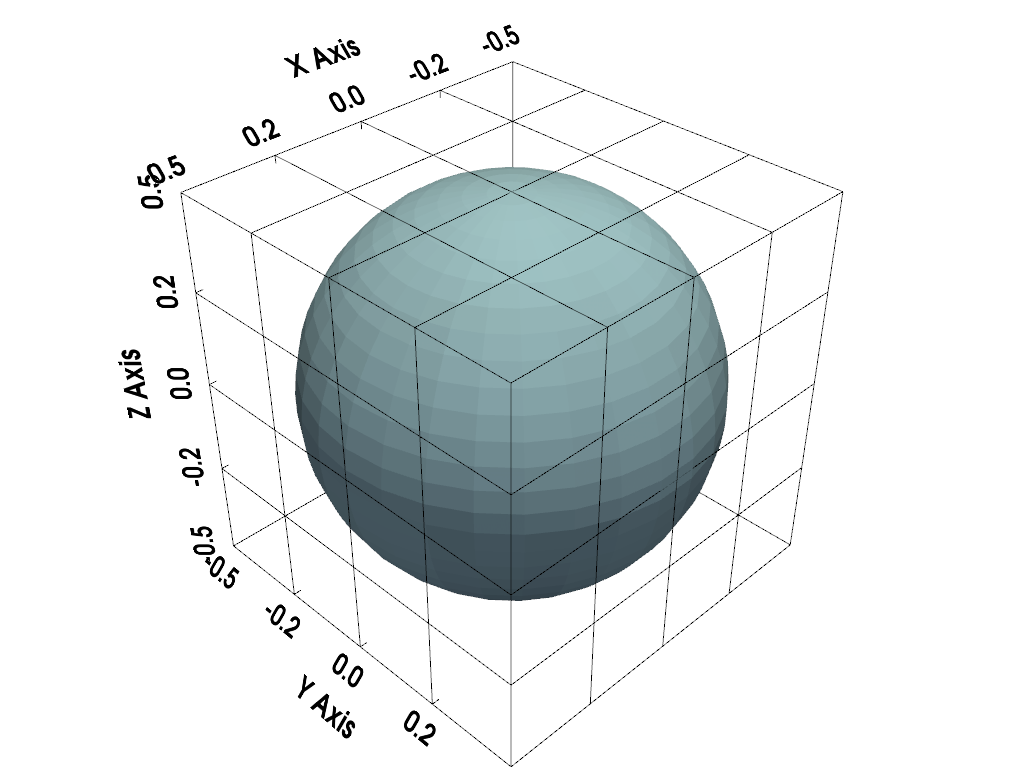

例

>>> import pyvista as pv
>>> from pyvista import examples

>>> mesh = pv.Sphere()
>>> plotter = pv.Plotter()
>>> actor = plotter.add_mesh(mesh)
>>> actor = plotter.show_bounds(
...     grid='front',
...     location='outer',
...     all_edges=True,
... )
>>> plotter.show()

スタティックシーン

インタラクティブなシーン

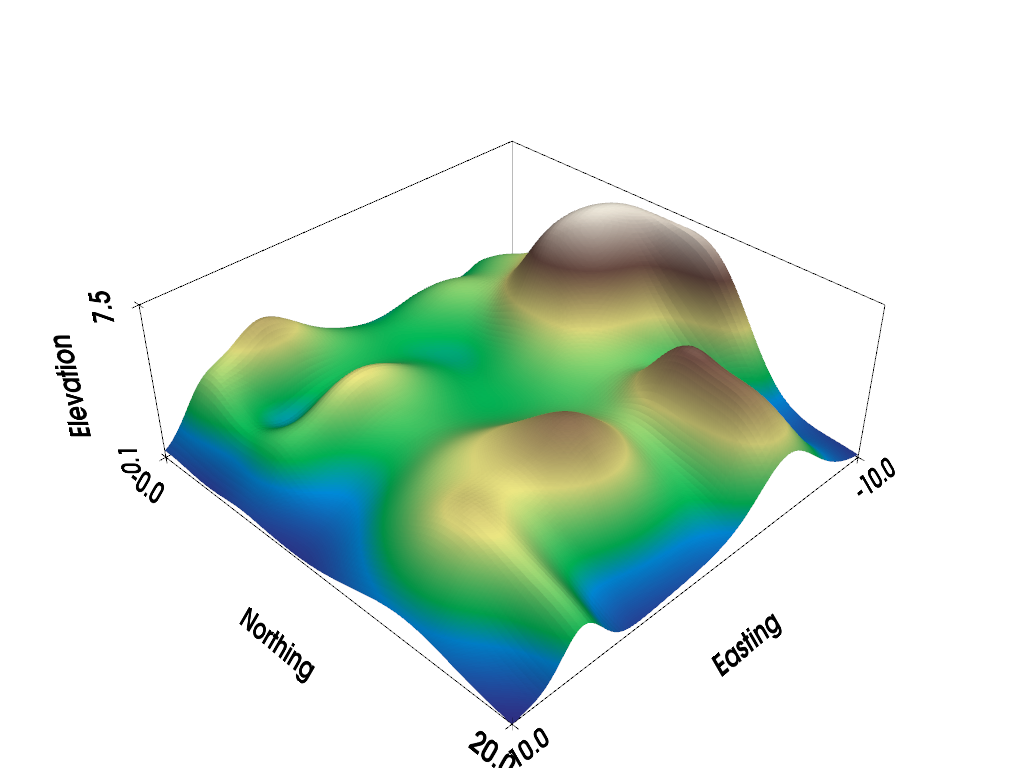

ラベルの表示枚数を制御します．

>>> mesh = examples.load_random_hills()

>>> plotter = pv.Plotter()
>>> actor = plotter.add_mesh(mesh, cmap='terrain', show_scalar_bar=False)
>>> actor = plotter.show_bounds(
...     grid='back',
...     location='outer',
...     ticks='both',
...     n_xlabels=2,
...     n_ylabels=2,
...     n_zlabels=2,
...     xtitle='Easting',
...     ytitle='Northing',
...     ztitle='Elevation',
... )
>>> plotter.show()

スタティックシーン

インタラクティブなシーン

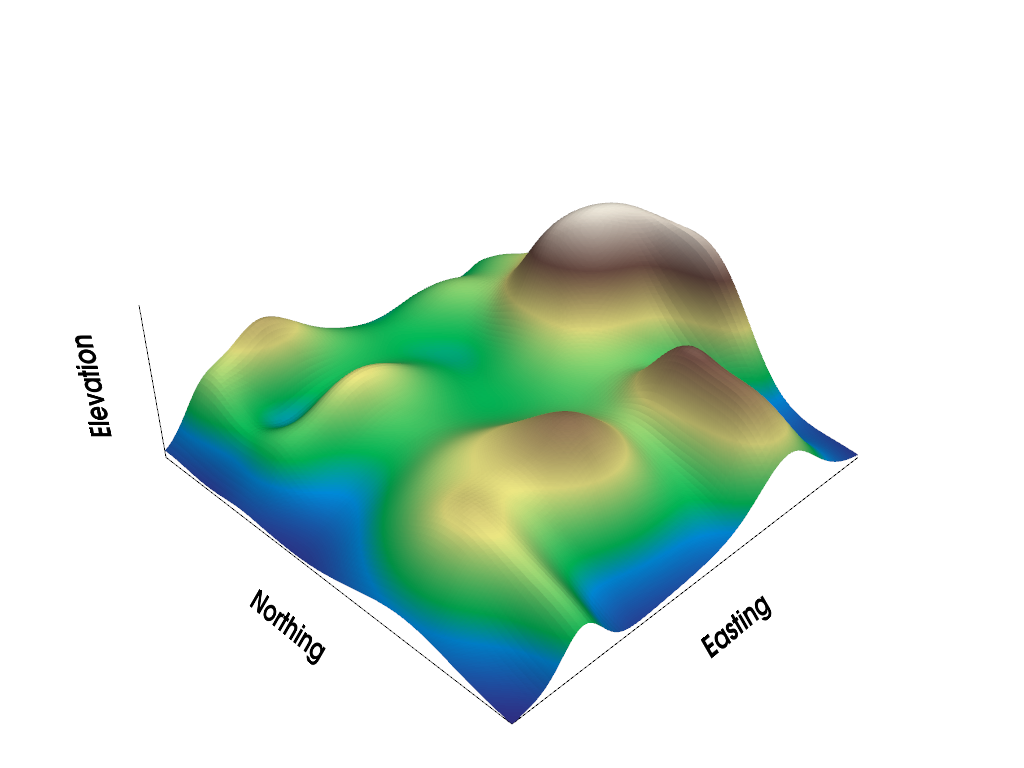

ラベルを非表示にし，軸のタイトルは表示します．

>>> plotter = pv.Plotter()
>>> actor = plotter.add_mesh(mesh, cmap='terrain', show_scalar_bar=False)
>>> actor = plotter.show_bounds(
...     grid='back',
...     location='outer',
...     ticks='both',
...     show_xlabels=False,
...     show_ylabels=False,
...     show_zlabels=False,
...     xtitle='Easting',
...     ytitle='Northing',
...     ztitle='Elevation',
... )
>>> plotter.show()

スタティックシーン

インタラクティブなシーン
