Go to the end をクリックすると完全なサンプルコードをダウンロードできます．
ブール演算#
閉じた（多様な）曲面でブーリアン演算を行う．
ブール/位相演算(交差，結合，切断)法は， pyvista.PolyData メッシュタイプに対してのみ実装され，任意の pyvista.PolyData メッシュから直接アクセス可能である． pyvista.PolyDataFilters をチェックして，次のフィルタを確認してください．
基本的に，ブーリアン結合，切断，交差はすべて同じ操作です．ただ，オブジェクトの異なる部分が最終的に保持されるだけです．
演算子 - は，PyVistaの任意の2つの pyvista.PolyData メッシュの間で使用することができ，最初のメッシュを2番目のメッシュでカットします． これらのメッシュはすべて3角形のメッシュでなければなりません．これは pyvista.PolyData.is_all_triangles で確認できます．
注釈
マージでは， + 演算子をPyVistaの任意の2つのメッシュ間で使用できます．この演算子は，任意の2つのメッシュを結合するために .merge() フィルタを呼び出すだけです．これは単に boolean_union フィルタを呼び出すだけでのPyVistaの | 演算子とは異なり、結果に対して追加の計算を行うことなく2つのメッシュを重ね合わせます。 PyVista の & 演算子は単に boolean_intersection を呼び出します。
警告
ブーリアン演算が思った通りに反応しない(例えば，間違った部分が消えてしまう)場合，メッシュの1つが法線を内側に向けている可能性があります．法線を可視化するには， pyvista.PolyDataFilters.plot_normals() を使用してください．
ブール演算和#

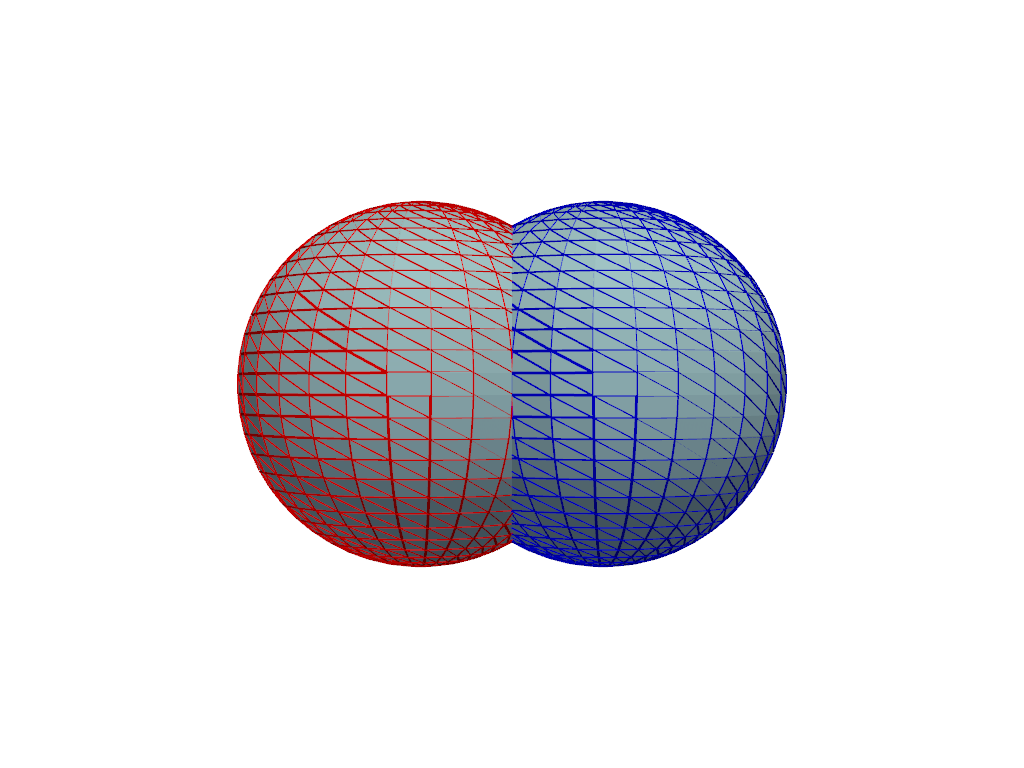

pyvista.PolyDataFilters.boolean_union() フィルタを使用して， A と B のブール結合を行います．
2つの多様体メッシュ A と B の結合は， A にあるメッシュ， B にあるメッシュ，または A と B の両方にあるメッシュとなります．
論理和にはオペランドの順序は関係ありません（演算は可換です）．
result = sphere_a | sphere_b
pl = pv.Plotter()
_ = pl.add_mesh(sphere_a, color='r', style='wireframe', line_width=3)
_ = pl.add_mesh(sphere_b, color='b', style='wireframe', line_width=3)
_ = pl.add_mesh(result, color='lightblue')
pl.camera_position = 'xz'
pl.show()
論理差#

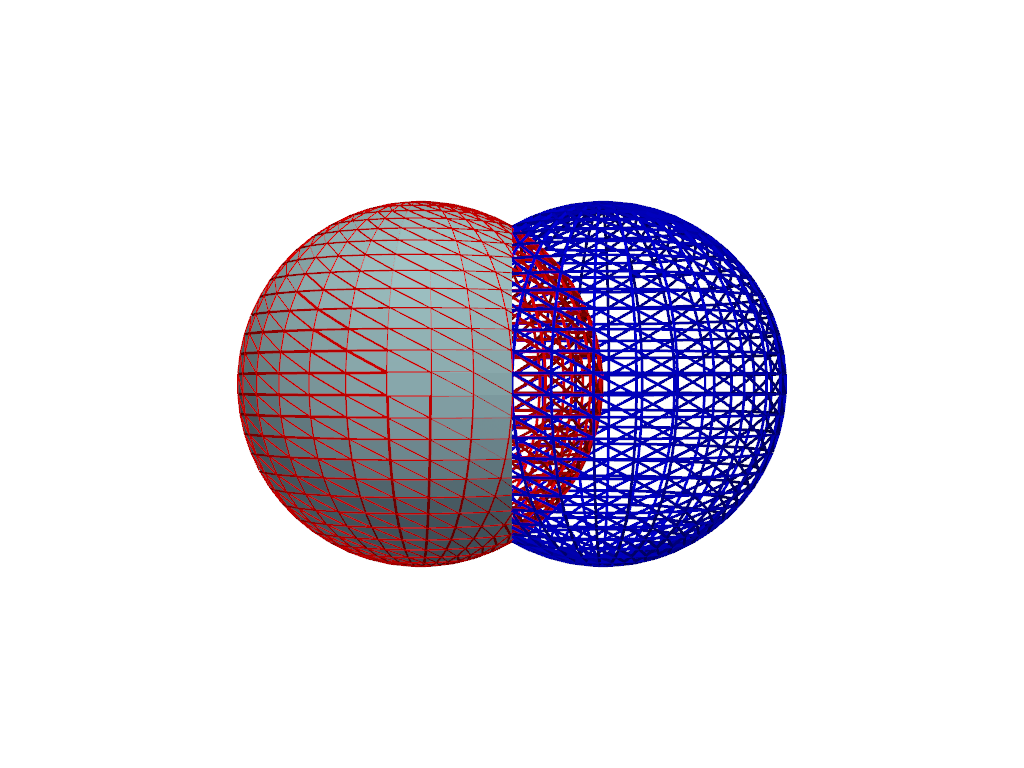

両方のメッシュが pyvista.PolyData であるため， pyvista.PolyDataFilters.boolean_difference() フィルタまたは - 演算子を使用して A と B のブーリアン値の差を実行します．
2つのマニフォールドメッシュ A と B の差は， A のメッシュのうち B に属さない部分の体積である．
真偽判定にはオペランドの順序が重要です．
result = sphere_a - sphere_b
pl = pv.Plotter()
_ = pl.add_mesh(sphere_a, color='r', style='wireframe', line_width=3)
_ = pl.add_mesh(sphere_b, color='b', style='wireframe', line_width=3)
_ = pl.add_mesh(result, color='lightblue')
pl.camera_position = 'xz'
pl.show()
ブール交差#

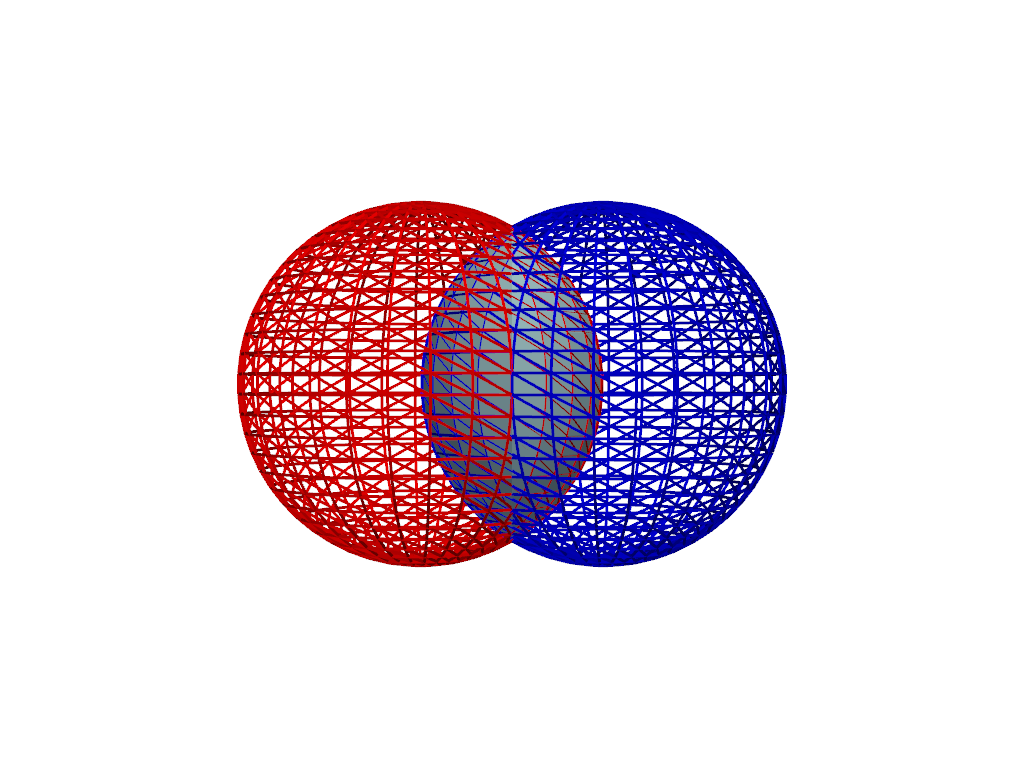

pyvista.PolyDataFilters.boolean_intersection() フィルタを使用して， A と B のブール交差を行います．
2つの多様体メッシュ A と B の交点は， A の体積が B の中にもあるメッシュである．
論理交差にはオペランドの順序は関係ありません（演算は可換です）．
result = sphere_a & sphere_b
pl = pv.Plotter()
_ = pl.add_mesh(sphere_a, color='r', style='wireframe', line_width=3)
_ = pl.add_mesh(sphere_b, color='b', style='wireframe', line_width=3)
_ = pl.add_mesh(result, color='lightblue')
pl.camera_position = 'xz'
pl.show()
裏返った面による動作#
これらのブーリアンフィルターは面の向きによって動作が異なることに注意してください。 これは、向きによってメッシュの "外側" と "内側" のどちらの部分とみなされるかが決まるからです。 この例では flip_faces() を使って面を反転させています。

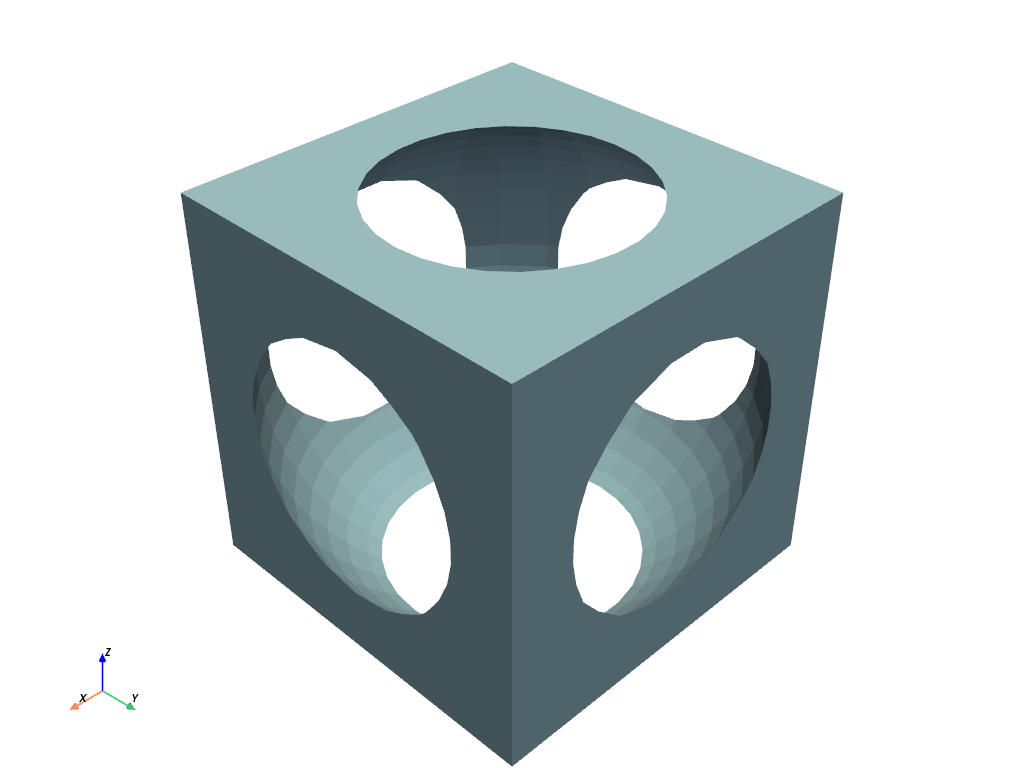

立方体と球体の両方の面が外側を向いている状態でのブール型の差分です． これが "normal" の動作です．
cube = pv.Cube().triangulate().subdivide(3)
sphere = pv.Sphere(radius=0.6)
result = cube.boolean_difference(sphere)
result.plot(color='lightblue')

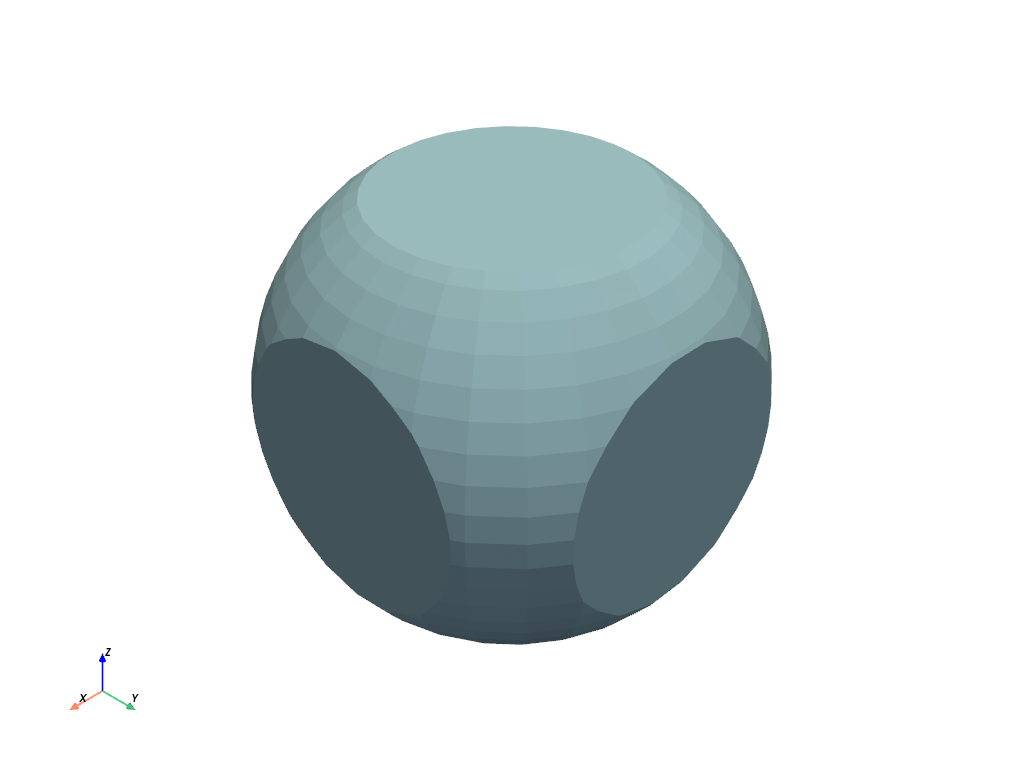

立方体の面を外側に，球面を内側にしたブール値の差．
cube = pv.Cube().triangulate().subdivide(3)
sphere = pv.Sphere(radius=0.6).flip_faces()
result = cube.boolean_difference(sphere)
result.plot(color='lightblue')

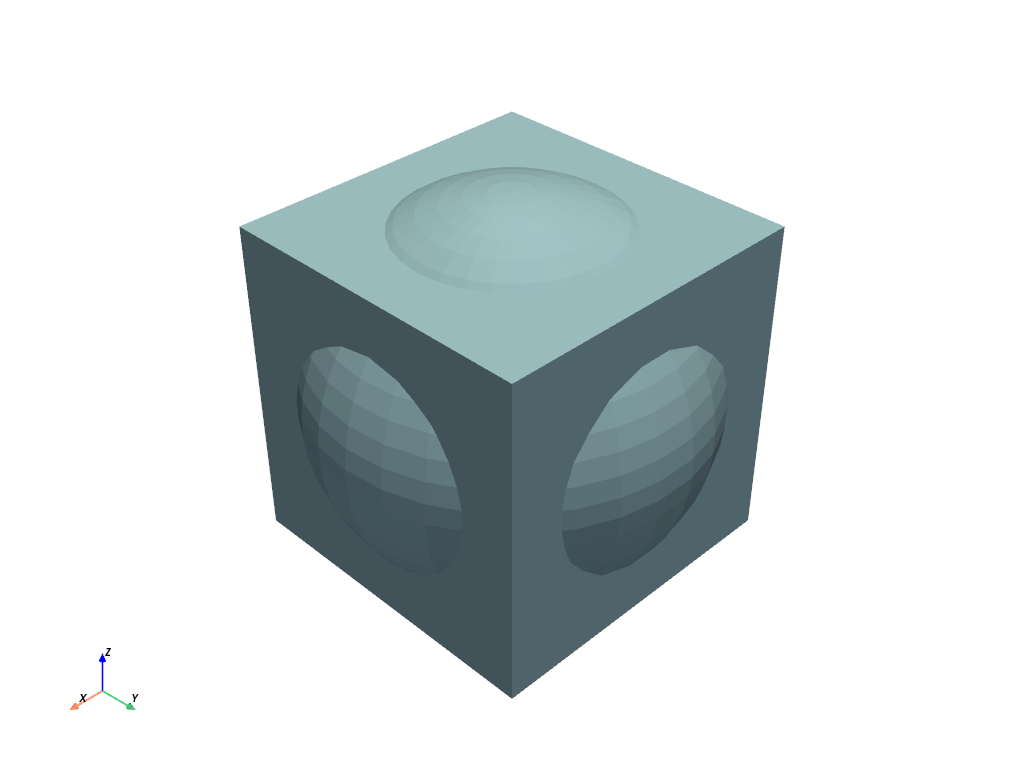

立方体の面を内側に，球面を外側にしたブール値の差．
cube = pv.Cube().triangulate().subdivide(3).flip_faces()
sphere = pv.Sphere(radius=0.6)
result = cube.boolean_difference(sphere)
result.plot(color='lightblue')

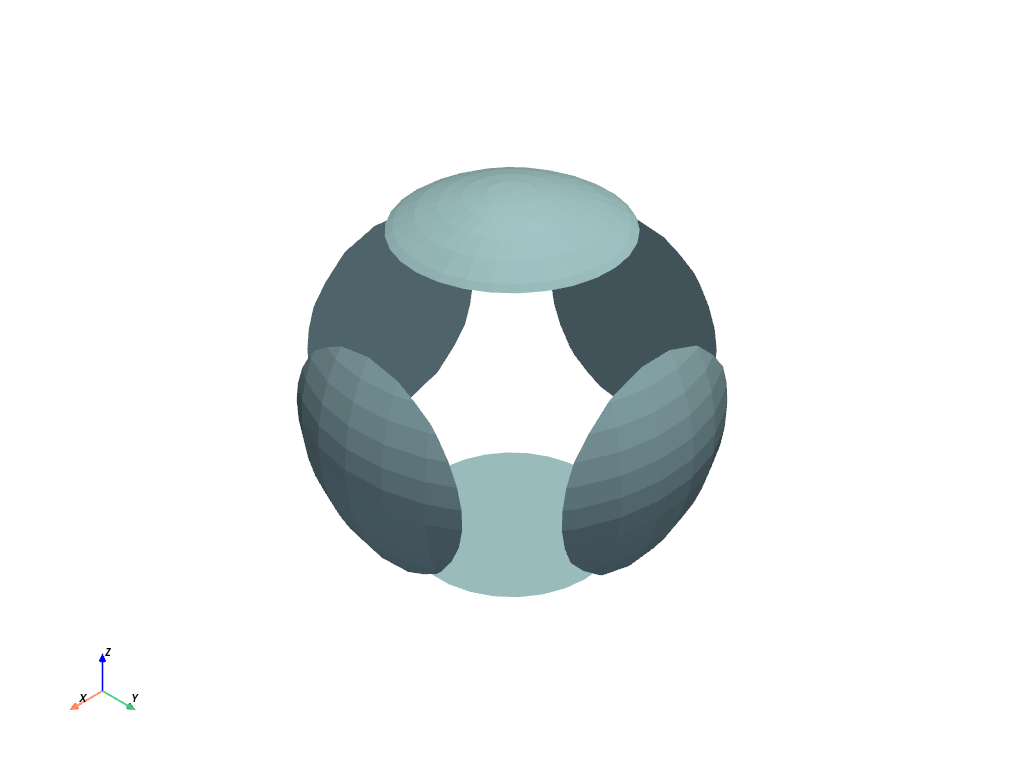

立方体と球体の両方の面を内側にします．
cube = pv.Cube().triangulate().subdivide(3).flip_faces()
sphere = pv.Sphere(radius=0.6).flip_faces()
result = cube.boolean_difference(sphere)
result.plot(color='lightblue')
Total running time of the script: (0 minutes 6.373 seconds)
