pyvista.CubeAxesActor

pyvista.CubeAxesActor#

class CubeAxesActor(*args, **kwargs)[ソース]#

This class is created to wrap vtkCubeAxesActor, which is used to draw axes and labels for the input data bounds. This wrapping aims to provide a user-friendly interface to use vtkCubeAxesActor.

パラメータ:

camerapyvista.Camera: 軸アクタにリンクさせるカメラ．
minor_ticksbool, default: False: True の場合は，すべての軸に細かい刻みをプロットします．
tick_locationstr, optional: 軸グリッドにティックを描画する方法を設定します．以下のオプションがあります: 'inside', 'outside', 'both' ．
x_titlestr, default: "X Axis": Title of the x-axis.
y_titlestr, default: "Y Axis": Title of the y-axis.
z_titlestr, default: "Z Axis": Title of the z-axis.
x_axis_visibilitybool, default: True: x軸の表示．
y_axis_visibilitybool, default: True: y軸の表示．
z_axis_visibilitybool, default: True: z軸の表示．
x_label_formatstr, optional: x軸の目盛り位置から目盛りラベルを生成する方法を定義するフォーマット文字列．設定されている場合はテーマの書式がデフォルトとなり，そうでない場合は '%.1f' です．
y_label_formatstr, optional: y軸の目盛り位置から目盛りラベルを生成する方法を定義するフォーマット文字列．設定されている場合はテーマの書式がデフォルトとなり，そうでない場合は '%.1f' です．
z_label_formatstr, optional: z軸の目盛り位置から目盛りラベルを生成する方法を定義するフォーマット文字列．設定されている場合はテーマの書式がデフォルトとなり，そうでない場合は '%.1f' です．
x_label_visibilitybool, default: True: x軸ラベルの表示．
y_label_visibilitybool, default: True: y軸ラベルの表示．
z_label_visibilitybool, default: True: z軸ラベルの表示．
n_xlabelsint, default: 5: x軸に沿ったラベルの数．
n_ylabelsint, default: 5: y軸に沿ったラベルの数．
n_zlabelsint, default: 5: z軸に沿ったラベルの数．

参考

show_bounds()
show_grid()
軸オブジェクト: 異なる軸のオブジェクトを示す例です。

例

3Dプロッターを作成し，CubeAxesActorを追加します．

>>> import pyvista as pv
>>> mesh = pv.Cube()
>>> pl = pv.Plotter()
>>> actor = pl.add_mesh(mesh)
>>> cube_axes_actor = pv.CubeAxesActor(pl.camera)
>>> cube_axes_actor.bounds = mesh.bounds
>>> actor, property = pl.add_actor(cube_axes_actor)
>>> pl.show()

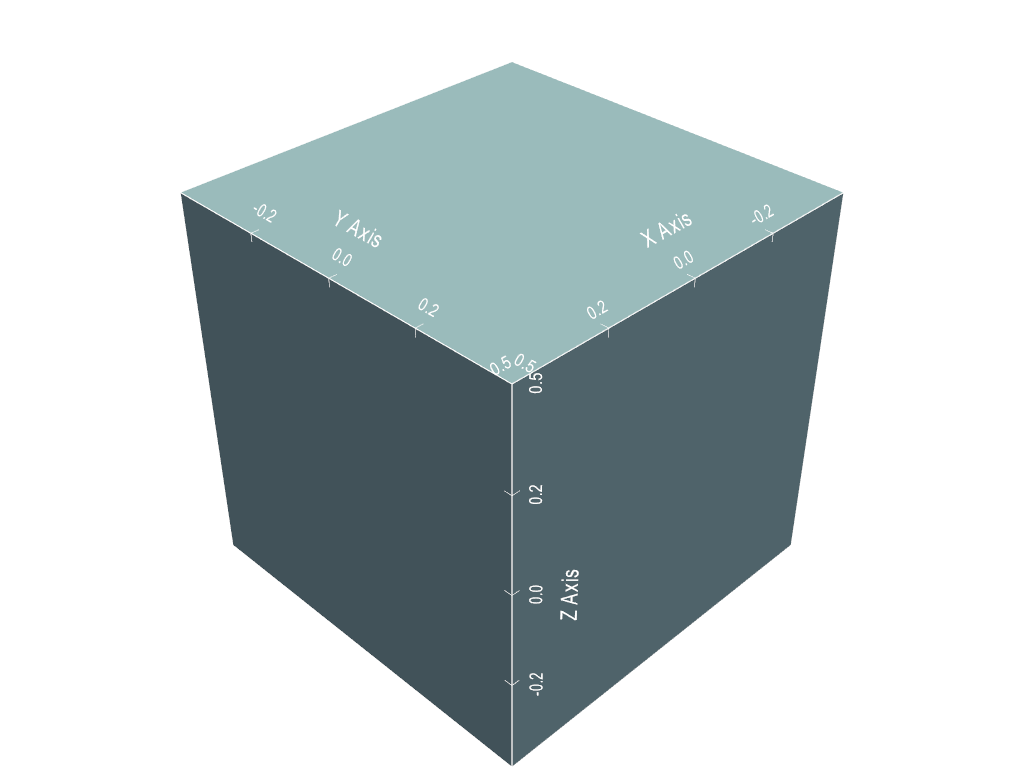

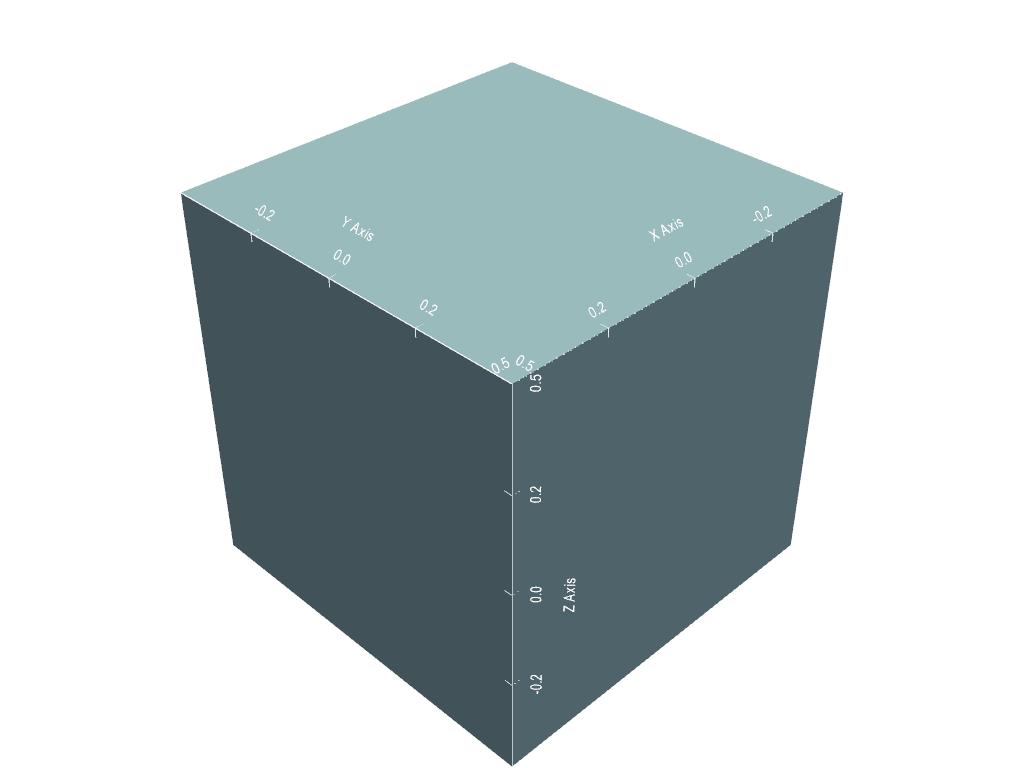

スタティックシーン

../../../_images/pyvista-CubeAxesActor-1_00_00.png

インタラクティブなシーン

メソッド

CubeAxesActor.update_bounds(bounds)

アクターの境界を更新します．

アトリビュート

`CubeAxesActor.bounds`	境界ボックスの中心を返すか設定します．
`CubeAxesActor.camera`	スケーリングや移動を行うカメラを返すか設定します．
`CubeAxesActor.center`	Return the center.
`CubeAxesActor.label_offset`	ラベルと軸の間の距離を返す，または設定します．
`CubeAxesActor.n_xlabels`	Number of labels on the x-axis.
`CubeAxesActor.n_ylabels`	Number of labels on the y-axis.
`CubeAxesActor.n_zlabels`	Number of labels on the z-axis.
`CubeAxesActor.tick_location`	軸のグリッドに刻みをどのように描くかを返すか設定します．
`CubeAxesActor.title_offset`	タイトルとラベルの間の距離を返すか設定します．
`CubeAxesActor.use_2d_mode`	2Dレンダーモードを使用します．
`CubeAxesActor.x_axis_minor_tick_visibility`	x軸の最小目盛りの表示／非表示を設定します．
`CubeAxesActor.x_axis_range`	Return or set the x-axis range.
`CubeAxesActor.x_axis_visibility`	x軸の表示を取得または設定します．
`CubeAxesActor.x_label_format`	Return or set the label of the x-axis.
`CubeAxesActor.x_label_visibility`	x軸ラベルの表示を取得または設定します．
`CubeAxesActor.x_labels`	Return the x-axis labels.
`CubeAxesActor.x_title`	Return or set the title of the x-axis.
`CubeAxesActor.y_axis_minor_tick_visibility`	y軸の最小目盛りの表示／非表示を設定します．
`CubeAxesActor.y_axis_range`	Return or set the y-axis range.
`CubeAxesActor.y_axis_visibility`	y軸の表示を取得または設定します．
`CubeAxesActor.y_label_format`	Return or set the label of the y-axis.
`CubeAxesActor.y_label_visibility`	y軸ラベルの表示を取得または設定します．
`CubeAxesActor.y_labels`	Return the y-axis labels.
`CubeAxesActor.y_title`	Return or set the title of the y-axis.
`CubeAxesActor.z_axis_minor_tick_visibility`	z軸の最小目盛りの表示／非表示を設定します．
`CubeAxesActor.z_axis_range`	Return or set the z-axis range.
`CubeAxesActor.z_axis_visibility`	y軸の表示を取得または設定します．
`CubeAxesActor.z_label_format`	Return or set the label of the z-axis.
`CubeAxesActor.z_label_visibility`	z軸ラベルの表示を取得または設定します．
`CubeAxesActor.z_labels`	Return the z-axis labels.
`CubeAxesActor.z_title`	z軸のタイトルを取得または設定します．
