pyvista.SolidSphere

SolidSphere(

outer_radius: float = 0.5,

inner_radius: float = 0.0,

radius_resolution: int = 5,

start_theta: float = 0.0,

end_theta: float | None = None,

theta_resolution: int = 30,

start_phi: float = 0.0,

end_phi: float | None = None,

phi_resolution: int = 30,

center: VectorLike[float] = (0.0, 0.0, 0.0),

direction: VectorLike[float] = (0.0, 0.0, 1.0),

radians: bool = False,

tol_radius: float = 1e-08,

tol_angle: float | None = None,

) → UnstructuredGrid

中身が全部詰まった球体を作ります．

2Dの表面である pyvista.Sphere() と比較して，ソリッドな球体は3Dの空間を埋めます．

pyvista.SolidSphereGeneric() では一様でないサンプリングが可能です．角度はデフォルトで度単位で指定されます．

PyVistaでは， theta が方位角(地球上の経度のようなもの)を表し， phi が極角(地球上の緯度のようなもの)を表すという慣例を使っています．地球上の緯度とは対照的に，ここでは phi は北極で0度，南極で180度です．デフォルトでは phi=0 が正のZ軸になります．また， theta=0 はデフォルトで正のX軸上にあります．

θの値は最大360度の範囲であればどのような値でも良いが，大きな値は終点の重なり検出で問題が生じる可能性があります．

パラメータ:

outer_radiusfloat, default: 0.5

球の外側の半径．非負でなければなりません．

inner_radiusfloat, default: 0.0

球の内側の半径．負でなく， outer_radius よりも小さくなければならない．

radius_resolutionint, default: 5

半径方向の点の数．

start_thetafloat, default: 0.0

開始方位角．

end_thetafloat, default: 360.0

終了方位角． end_theta は start_theta よりも大きくなければなりません．

theta_resolutionint, default: 30

theta 方向の点の数．

start_phifloat, default: 0.0

極角を開始します． phi は0度から180度の間でなければなりません．

end_phifloat, default: 180.0

極角を終了します． phi は0度から180度の間でなければなりません． end_phi は start_phi より大きくなければなりません．

phi_resolutionint, default: 30

極軸を含む phi 方向の点数，つまり phi=0 と phi=180 の度数，該当する場合．

centersequence[float], default: (0.0, 0.0, 0.0)

[x, y, z] の中心座標ベクトル．

directionsequence[float], default: (0.0, 0.0, 1.0)

中心 から緯度 phi 度の球の北極を指す [x, y, z] の方向座標ベクトル．

radiansbool, default: False

theta と phi にラジアンを使うかどうか．デフォルトは度です．

tol_radiusfloat, default: 1.0e-8

radius に対する終点検出の絶対許容誤差．

tol_anglefloat, optional

phi``と``θ``の端点検出の絶対許容誤差，単位は radians パラメータの選択によって決定されます．デフォルトは1.0e-8度，または1.0e-8度をラジアンに変換した値です．

戻り値:

pyvista.UnstructuredGrid

ソリッド球体メッシュ．

参考

pyvista.Sphere

外側の2次元表面を表す球体．

pyvista.SolidSphereGeneric

より柔軟なパラメータ定義を使用します．

例

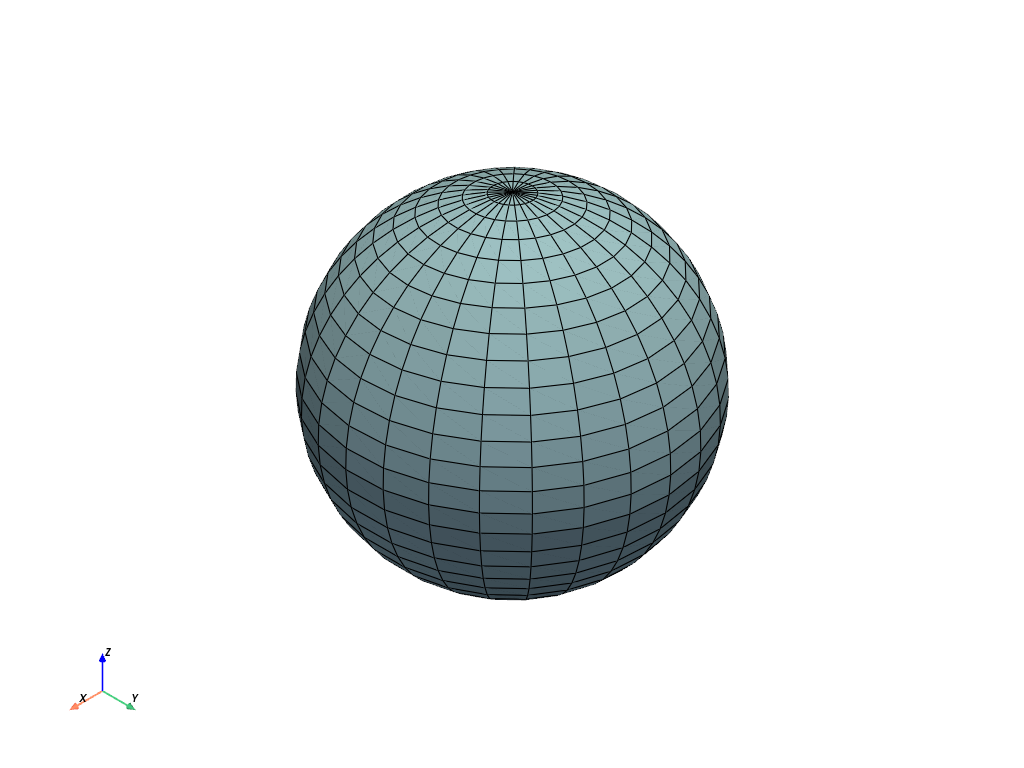

中身が全部詰まった球体を作ります．

>>> import pyvista as pv
>>> import numpy as np
>>> solid_sphere = pv.SolidSphere()
>>> solid_sphere.plot(show_edges=True)

スタティックシーン

インタラクティブなシーン

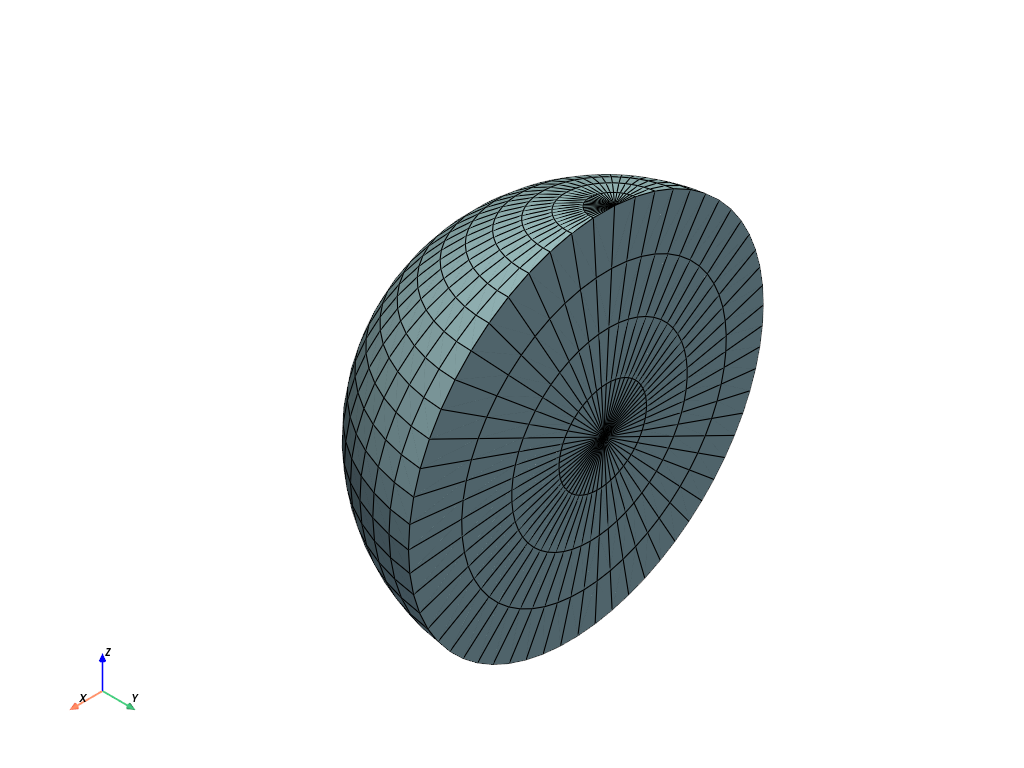

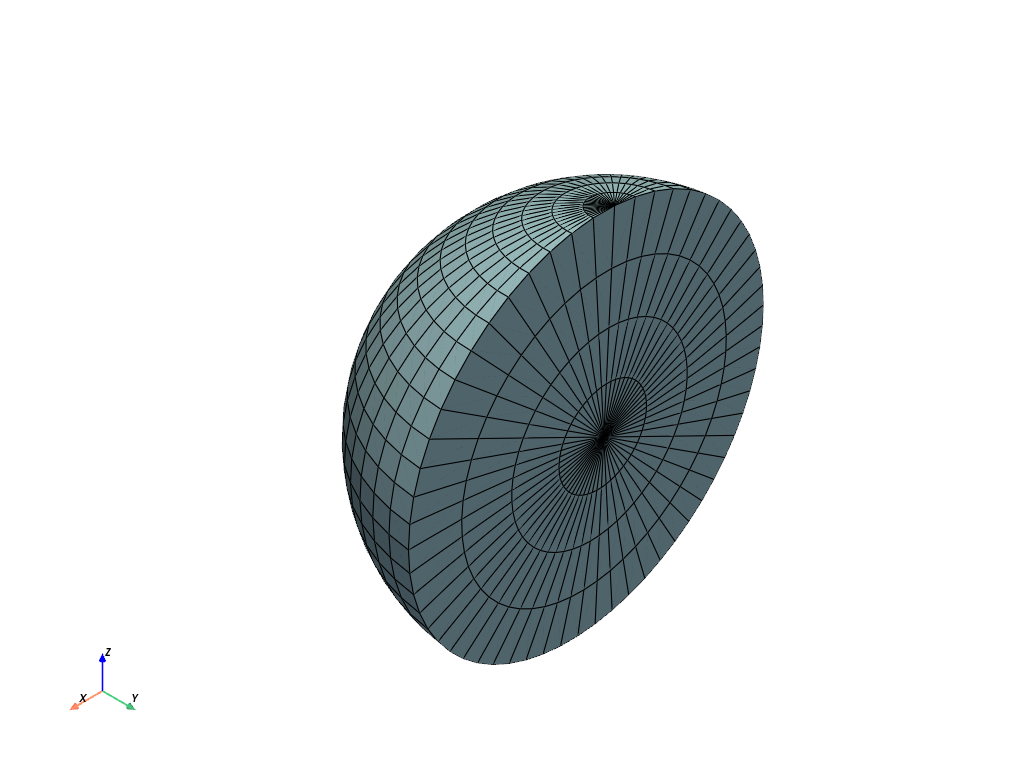

立体の球体は2次元の pyvista.Sphere() に比べて3次元です．内部構造を見るために，立体の半球を生成してください．

>>> isinstance(solid_sphere, pv.UnstructuredGrid)
True
>>> partial_solid_sphere = pv.SolidSphere(start_theta=180, end_theta=360)
>>> partial_solid_sphere.plot(show_edges=True)

スタティックシーン

インタラクティブなシーン

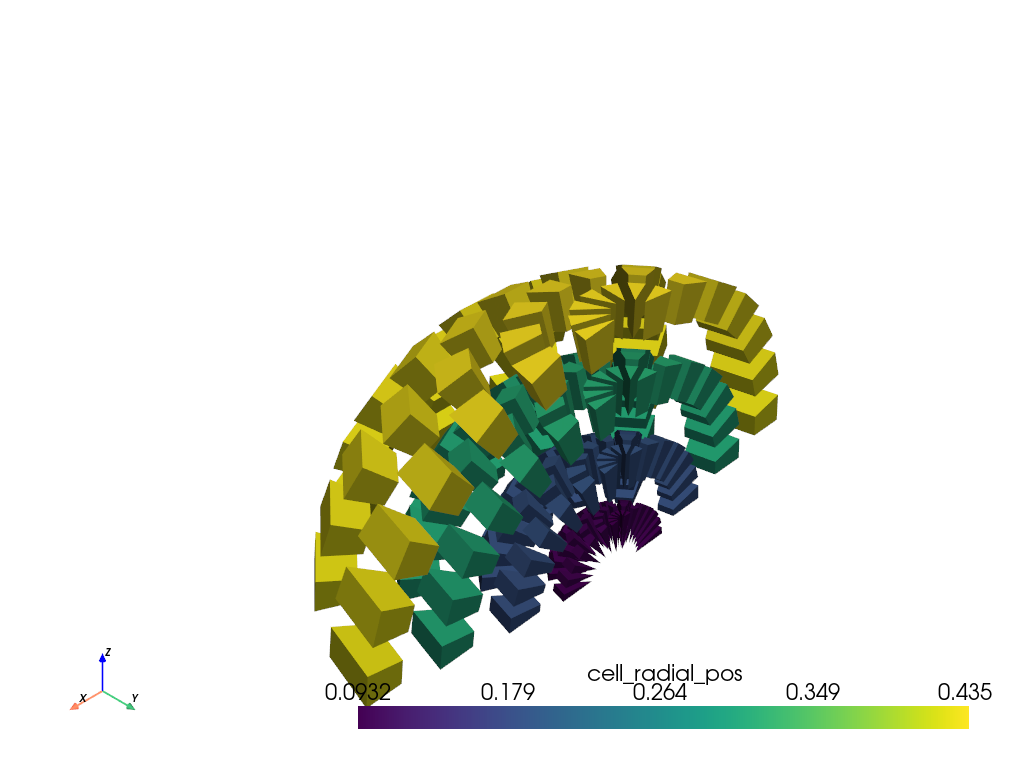

固い球体内部のセルの構造を見るために，球体の1/4だけが生成します．セルは分解され，半径方向の位置で色分けされています．

>>> partial_solid_sphere = pv.SolidSphere(
...     start_theta=180,
...     end_theta=360,
...     start_phi=0,
...     end_phi=90,
...     radius_resolution=5,
...     theta_resolution=8,
...     phi_resolution=8,
... )
>>> partial_solid_sphere['cell_radial_pos'] = np.linalg.norm(
...     partial_solid_sphere.cell_centers().points, axis=-1
... )
>>> partial_solid_sphere.explode(1).plot()

スタティックシーン

インタラクティブなシーン
