サーフェスメッシュをボクセル化する

閉じたサーフェスまたはボリュームメッシュのボクセルモデル(レゴのように)を作成します．

この例はまた，境界 pyvista.PolyData 表面からの陰的距離を計算する方法を示す．

from __future__ import annotations

import numpy as np

import pyvista as pv

from pyvista import examples

# Load a surface to voxelize
surface = examples.download_foot_bones()
surface

PolyData	Information
N Cells	4204
N Points	2154
N Strips	0
X Bounds	-5.633e+00, 5.633e+00
Y Bounds	-1.860e+00, 1.860e+00
Z Bounds	-2.125e+00, 2.126e+00
N Arrays	0

cpos = [
    (7.656346967151718, -9.802071079151158, -11.021236183314311),
    (0.2224512272564101, -0.4594554282112895, 0.5549738359311297),
    (-0.6279216753504941, -0.7513057097368635, 0.20311105371647392),
]

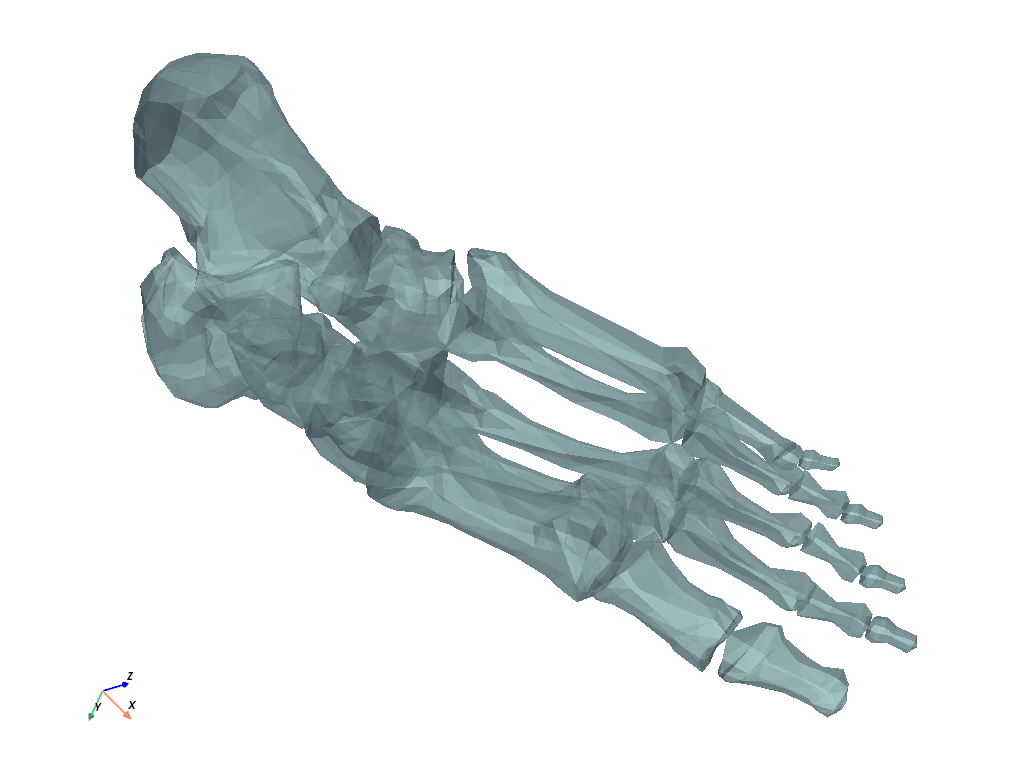

surface.plot(cpos=cpos, opacity=0.75)

スタティックシーン

インタラクティブなシーン

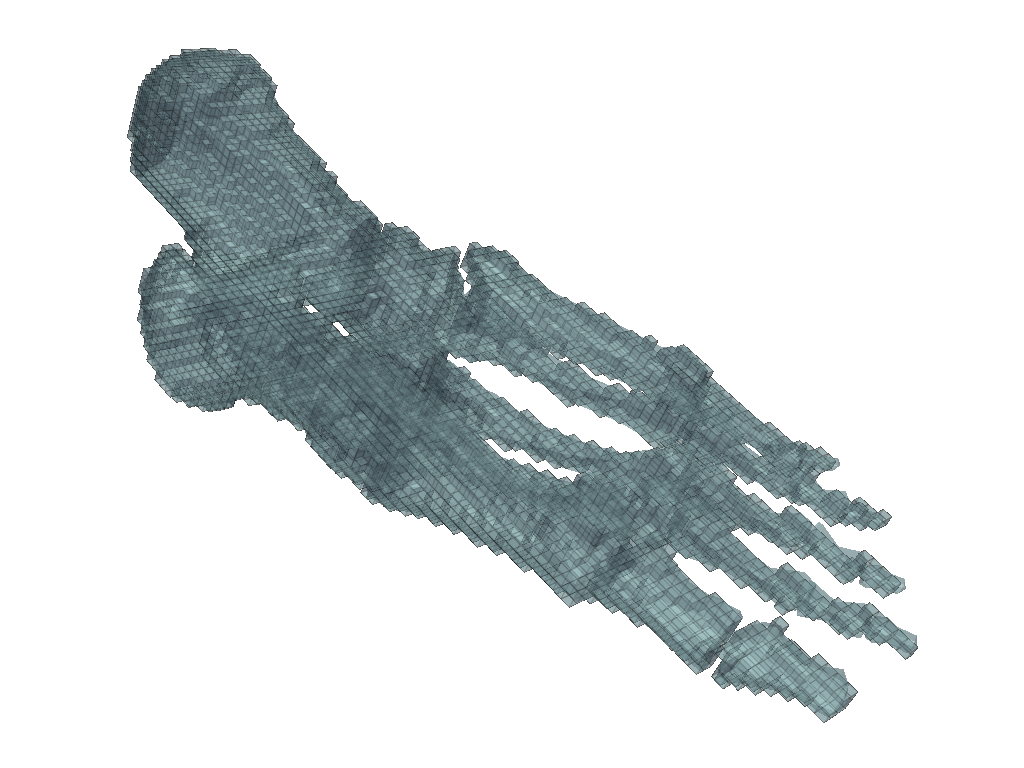

境界面のボクセルモデルを作成する

voxels = surface.voxelize()

p = pv.Plotter()
p.add_mesh(voxels, color=True, show_edges=True, opacity=0.5)
p.add_mesh(surface, color='lightblue', opacity=0.5)
p.show(cpos=cpos)

スタティックシーン

インタラクティブなシーン

モデリング用のグリッドを作成する場合に備えて，新しいボクセルモデルにスカラーフィールドを追加することもできます．ここでは，ボーン密度のスカラーフィールドを追加します．

voxels['density'] = np.full(voxels.n_cells, 3.65)  # g/cc
voxels

Header	Data Arrays
UnstructuredGrid Information N Cells 10478 N Points 15818 X Bounds -5.633e+00, 5.633e+00 Y Bounds -1.860e+00, 1.860e+00 Z Bounds -2.125e+00, 2.126e+00 N Arrays 1	Name Field Type N Comp Min Max density Cells float64 1 3.650e+00 3.650e+00

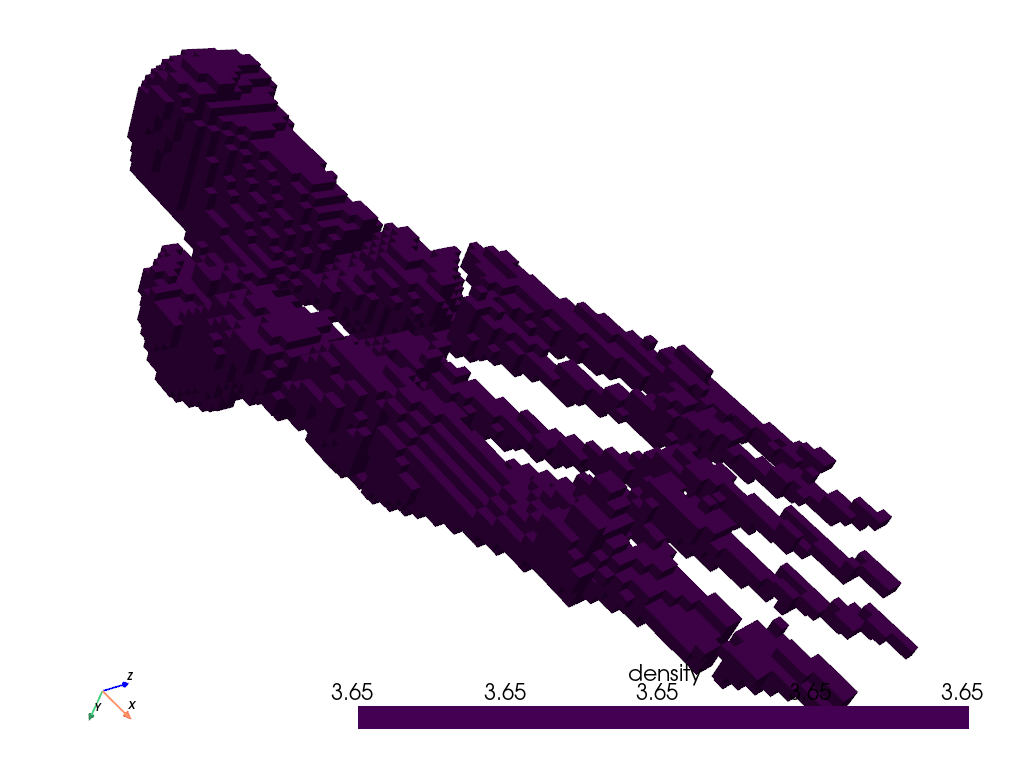

voxels.plot(scalars='density', cpos=cpos)

スタティックシーン

インタラクティブなシーン

一定のスカラーフィールドは退屈なので，バウンディングサーフェスからの距離によって変化するスカラーフィールドを追加して少しおしゃれにしましょう．

voxels.compute_implicit_distance(surface, inplace=True)
voxels

Header	Data Arrays
UnstructuredGrid Information N Cells 10478 N Points 15818 X Bounds -5.633e+00, 5.633e+00 Y Bounds -1.860e+00, 1.860e+00 Z Bounds -2.125e+00, 2.126e+00 N Arrays 2	Name Field Type N Comp Min Max implicit_distance Points float64 1 -6.912e-01 3.280e-01 density Cells float64 1 3.650e+00 3.650e+00

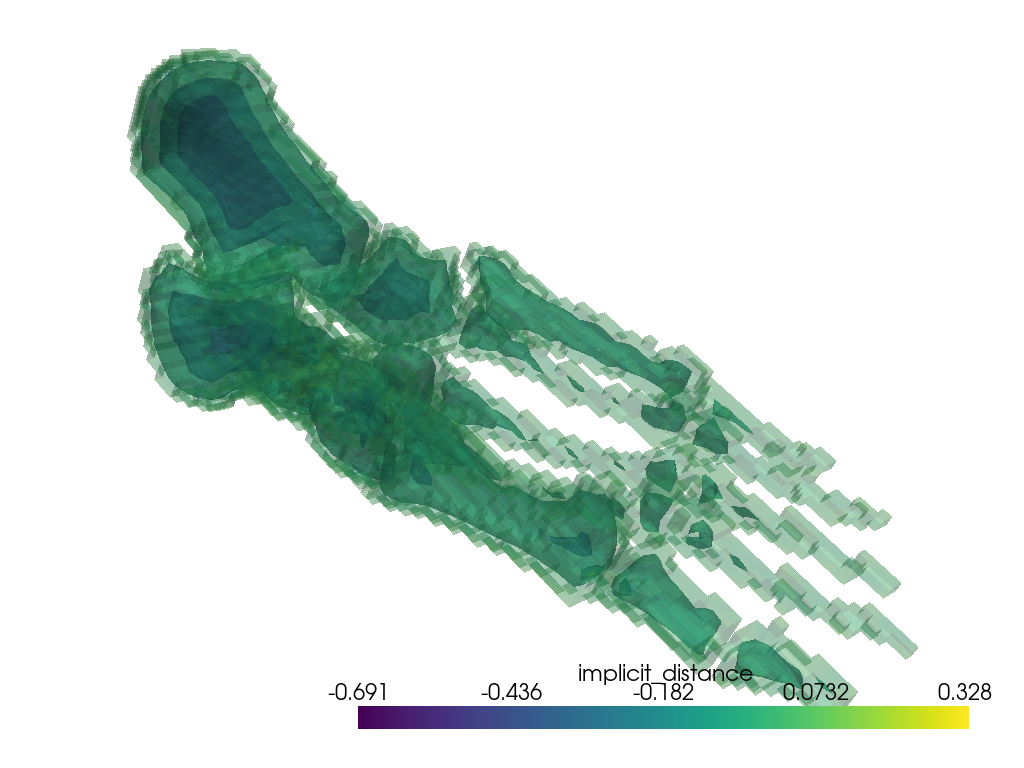

contours = voxels.contour(6, scalars='implicit_distance')

p = pv.Plotter()
p.add_mesh(voxels, opacity=0.25, scalars='implicit_distance')
p.add_mesh(contours, opacity=0.5, scalars='implicit_distance')
p.show(cpos=cpos)

スタティックシーン

インタラクティブなシーン

Tags: filter
