pyvista.Plotter.add_plane_widget

Plotter.add_plane_widget(

callback,

normal='x',

origin=None,

bounds=None,

factor=1.25,

color=None,

assign_to_axis=None,

tubing: bool = False,

outline_translation: bool = False,

origin_translation: bool = True,

implicit: bool = True,

pass_widget: bool = False,

test_callback: bool = True,

normal_rotation: bool = True,

interaction_event: pyvista.InteractionEventType = 'end',

outline_opacity=None,

)

シーンに平面ウィジェットを追加します．

これは，コールバック関数なしでは使用できません．このウィジェットから出力されるプレーンの法線と原点の順序という2つの引数を取る呼び出し可能関数を渡して，そのプレーンでタスクを実行することができます．

パラメータ:

callbackcallable()

このメソッドは，プレーンが更新されるたびに呼び出されます．平面の法線と原点の順序で2つの引数を取ります．

normalpython:str か python:tuple(python:float)

平面の開始法線ベクトル．

origintuple(float)

平面の中心の開始座標．

boundstuple(float)

ウィジェットが配置されるバウンディングボックスの長さ6のタプル．

factorfloat, optional

配置時に境界を拡張するための膨張係数．

colorColorLike, optional

文字列，RGBリスト，または16進カラー文字列．

assign_to_axispython:str または python:int, optional

平面の法線を指定された軸と平行になるように割り当てます．オプションは (0, 'x'), (1, 'y')，または (2, 'z') です．

tubingbool, optional

When using an implicit plane widget, this controls whether or not tubing is shown around the plane's boundaries.

outline_translationbool, optional

False の場合，プレーンウィジェットは移動できず，指定された境界に厳密に配置される．インプリシット平面を使用する場合にのみ有効です．

origin_translationbool, optional

False の場合，プレーンウィジェットは原点によって移動できず，指定された原点に厳密に配置される．インプリシット平面を使用する場合にのみ有効です．

implicitbool, optional

When True, a vtkImplicitPlaneWidget is used and when False, a vtkPlaneWidget is used.

pass_widgetbool, optional

True の場合，ウィジェットはコールバックの最後の引数として渡されます．

test_callbackbool, optional

True の場合，ウィジェットの作成後にコールバック関数を実行します．

normal_rotationbool, optional

法線ベクトル矢印の不透明度を0に設定して，実質的に無効にします．これにより，ユーザは法線を回転できなくなります． assign_to_axis が設定されている場合，これは強制的に False になります．

interaction_eventInteractionEventType, optional

The VTK interaction event to use for triggering the callback. Accepts either the strings 'start', 'end', 'always' or a vtkCommand.EventIds.

バージョン 0.38.0 で変更: Now accepts either strings and vtkCommand.EventIds.

outline_opacitybool or float, optional

アウトラインの可視を設定します．インプリシット平面を使用している場合のみ有効．boolまたはfloatのどちらか．

Added in version 0.44.0.

戻り値:

vtkImplicitPlaneWidget | vtkPlaneWidget

平面ウィジェット．

例

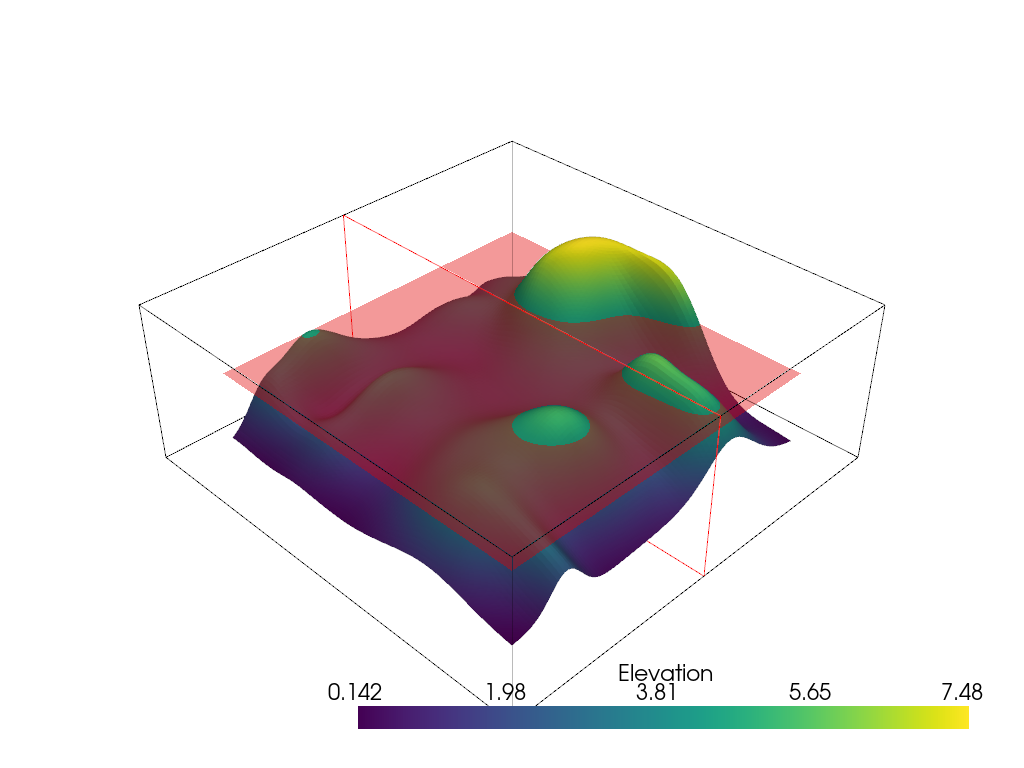

ランダムヒルの例で，特定の距離xで最大高度をマークするために使用される，x軸に沿って移動するインタラクティブな平面を示します．

>>> import pyvista as pv
>>> from pyvista import examples
>>> mesh = examples.load_random_hills()
>>> pl = pv.Plotter()
>>> _ = pl.add_mesh(mesh)
>>> def callback(normal, origin):
...     slc = mesh.slice(normal=normal, origin=origin)
...     origin = list(origin)
...     origin[2] = slc.bounds.z_max
...     peak_plane = pv.Plane(
...         center=origin,
...         direction=[0, 0, 1],
...         i_size=20,
...         j_size=20,
...     )
...     _ = pl.add_mesh(peak_plane, name='Peak', color='red', opacity=0.4)
>>> _ = pl.add_plane_widget(callback, normal_rotation=False)
>>> pl.show()

スタティックシーン

インタラクティブなシーン
